Одноосная георешётка для армирования фундамента
Типичные сценарии применения (в основном фундаменты и земляное полотно)
· Обработка слабых грунтовых оснований (автомобильные и железные дороги, аэропорты)
· Соединение и уширение старых и новых насыпей (предотвращение смещения плит и трещинообразования)
· Усиление обратной засыпки устоев мостов и подпорных стен (одноосное давление грунта)
· Усиление высоких насыпей, крутых склонов и плотин
· Фундаментные работы для складов, портов и грузовых дворов
Одноосная георешётка для армирования фундамента
1 Процесс производства

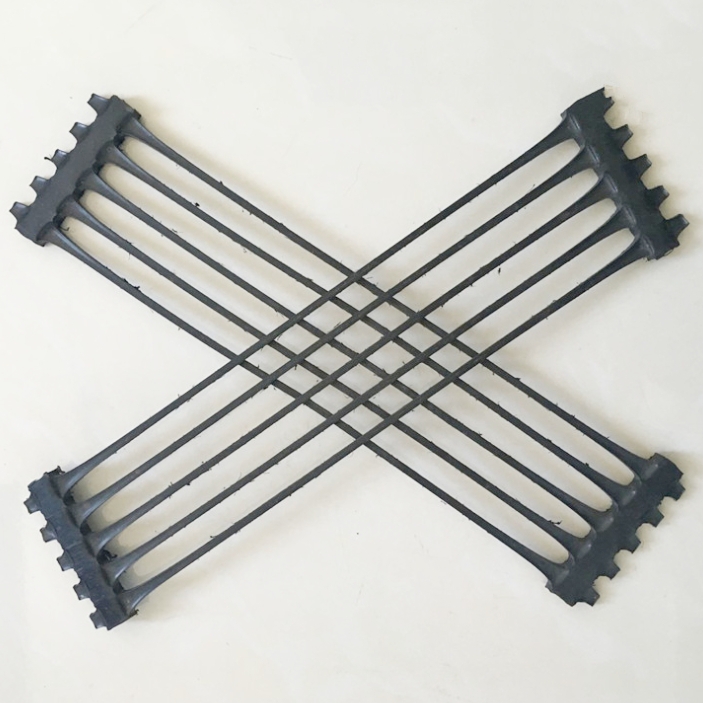

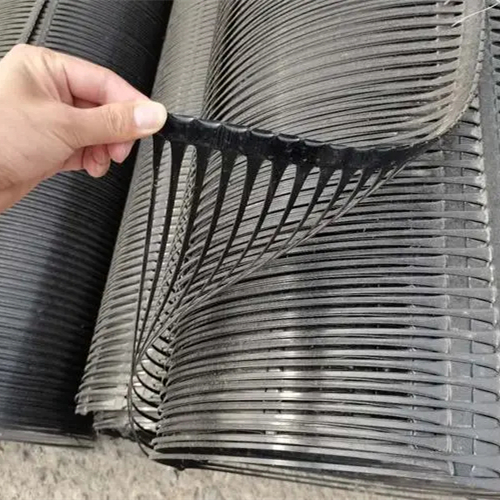

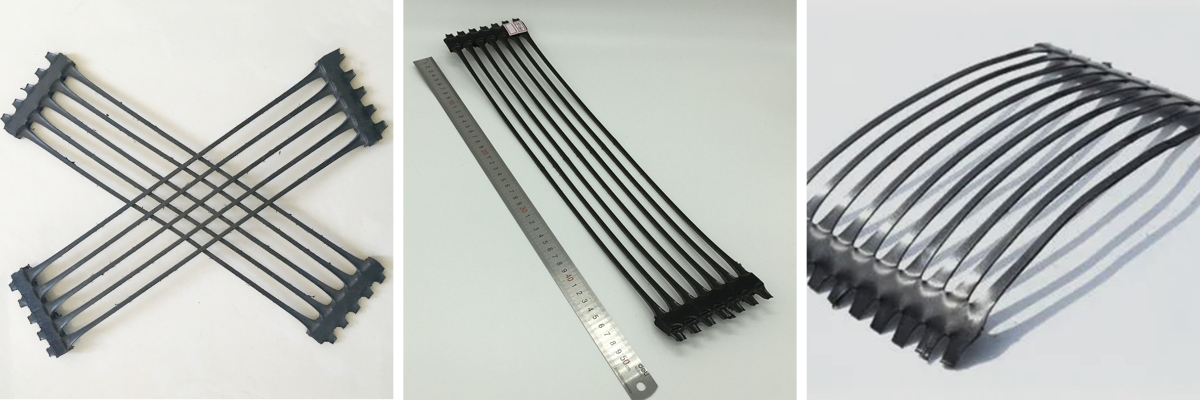

Одноосные (вытянутые) георешётки изготавливаются из ПЭВП или ПП: экструзия однородного листа → регулярная перфорация → нагрев ниже точки размягчения и вытяжка в одном направлении (цепи ориентируются вдоль направления вытяжки, рёбра становятся тонкими высокоориентированными нитями, поперечные элементы остаются невытянутыми) → охлаждение и отжиг. Прочность обеспечивается молекулярной ориентацией: предел прочности при растяжении превышает 150 МПа (близко к мягкой стали), а высокий модуль обеспечивает восприятие нагрузки при деформации 2 %; более высокая степень вытяжки также улучшает сопротивление ползучести. Соответствие: GB/T 17689-2008; обозначение TGDG120HDPE.
2 Технические характеристики
Обозначение: «TGDG + номинальная прочность при растяжении в кН/м». Номинальная прочность — это прочность в продольном направлении (MD); поперечные рёбра выполняют только соединительную функцию. При заказе указывайте полимер — при одинаковой номинальной прочности ПП и ПЭВП имеют различные нагрузки при деформации 2 % и 5 %.
Таблица 1 Одноосная георешётка PP — полные спецификации (параметры в строках, марки в столбцах; согласно GB/T 17689-2008)
Параметр |
TGDG35 |
TGDG50 |
TGDG80 |
TGDG120 |
TGDG160 |
TGDG200 |
Прочность при растяжении (MD), кН/м |
≥35,0 |
≥50.0 |
≥80.0 |
≥120.0 |
≥160.0 |
≥200.0 |
Нагрузка при деформации 2 %, кН/м |
≥10.0 |
≥12.0 |
≥26.0 |
≥36.0 |
≥45.0 |
≥56.0 |
Нагрузка при деформации 5 %, кН/м |
≥22.0 |
≥28.0 |
≥48.0 |
≥72.0 |
≥90.0 |
≥112.0 |
Номинальное удлинение, % |
≤10,0 |
≤10,0 |
≤10,0 |
≤10,0 |
≤10,0 |
≤10,0 |

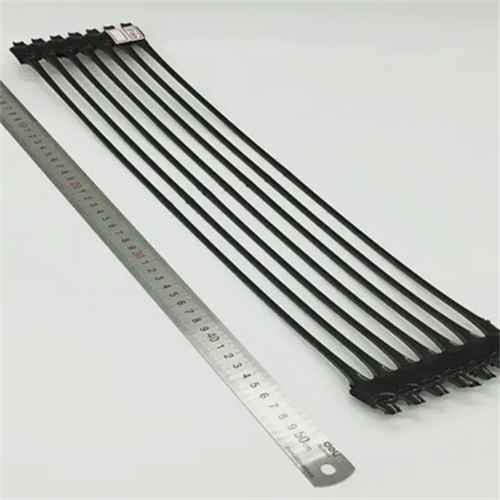

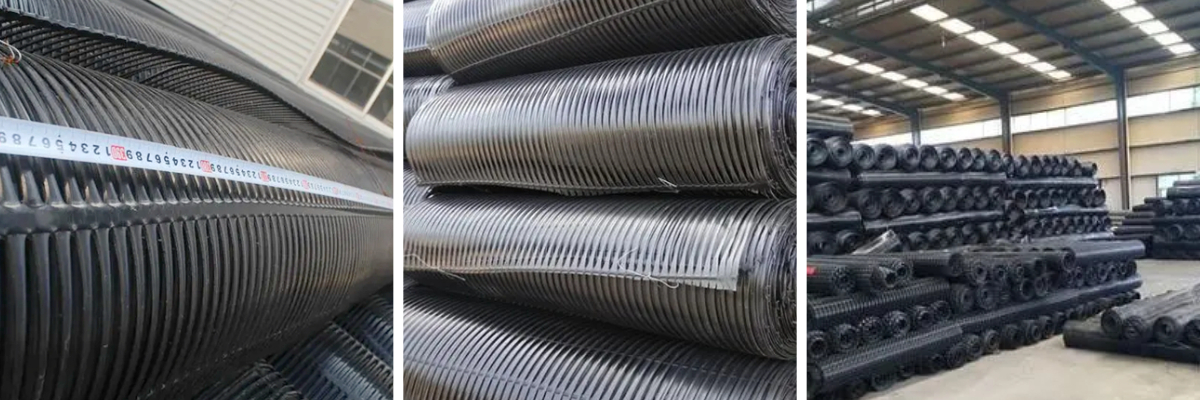

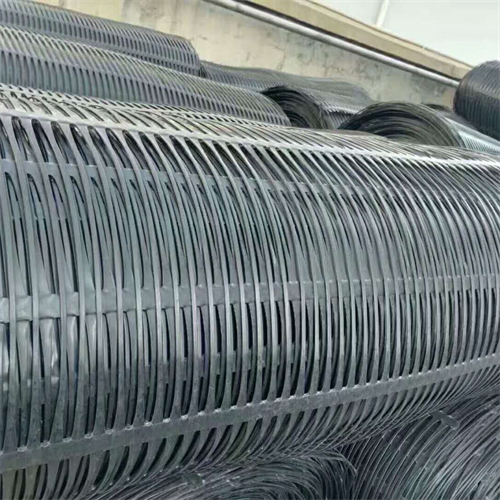

Апертура / рулон |
90–110 × 20–23 мм; 1–3 м / 50 м |
90–110 × 20–23 мм; 1–3 м / 50 м |
90–110 × 20–23 мм; 1–3 м / 50 м |
90–110 × 20–23 мм; 1–3 м / 50 м |
90–110 × 20–23 мм; 1–3 м / 50 м |
90–110 × 20–23 мм; 1–3 м / 50 м |
Таблица 2 Одноосная георешётка HDPE — полные спецификации (типичные значения длительной прочности при ползучести относятся к HDPE)
Параметр |
TGDG35 |
TGDG50 |
TGDG80 |
TGDG120 |
TGDG160 |
Прочность при растяжении (MD), кН/м |
≥35,0 |
≥50.0 |
≥80.0 |
≥120.0 |
≥160.0 |
Нагрузка при деформации 2 %, кН/м |
≥7,5 |
≥12.0 |
≥21,0 |
≥33,0 |
≥47,0 |
Нагрузка при деформации 5 %, кН/м |
≥21,5 |
≥23,0 |
≥40,0 |
≥65,0 |
≥93,0 |
Номинальное удлинение, % |
≤11,5 |
≤11,5 |
≤11,5 |
≤11,5 |
≤11,5 |
Предел длительной прочности, кН/м |
≈21 |
≈31 |
≈46 |
≈60 |
|
Апертура / рулон |
90–110 × 20–23 мм; 1–3 м / 50 м |
90–110 × 20–23 мм; 1–3 м / 50 м |
90–110 × 20–23 мм; 1–3 м / 50 м |
90–110 × 20–23 мм; 1–3 м / 50 м |
90–110 × 20–23 мм; 1–3 м / 50 м |
3 Применения в усилении фундаментов
Сетка действует как растягивающая мембрана и боковое ограничение: вертикальная нагрузка преобразуется в растяжение в рёбрах MD, гранулированная засыпка заклинивается в отверстиях, боковое растекание ограничивается — композитный матрас с более высокой несущей способностью и более равномерной осадкой. Укладывайте MD поперёк оси насыпи/дороги или вдоль ленточного фундамента.
Таблица 3 Применения в фундаментах и выбор класса
Случай фундамента |
Функция геосетки |
Типичный класс |
Ключевая деталь |
Слабый грунт / основание насыпи |
Растягивающая мембрана; ограничивает боковое выжимание |
ТГДГ80–ТГДГ160 |
На песчаной подушке; MD поперёк оси |
Повышение несущей способности основания |
Боковое ограничение зернистого основания |
ТГДГ50–ТГДГ120 |
На границе основания и земляного полотна |
Контроль неравномерной осадки |
Мосты: жёсткие и податливые зоны |
ТГДГ80–ТГДГ160 |
Непрерывность по всей переходной зоне |
Уширение существующих фундаментов |
Сопротивление дифференциальным перемещениям |
ТГДГ80–ТГДГ160 |
Анкеровка ≥ 2 м в существующую конструкцию |
Основание плиты по грунту / промышленного пола |
Ограничивает основание; снижает трещинообразование плиты |
ТГДГ50–ТГДГ120 |
Под нижним слоем основания; один слой |
Насыпь на сваях или каменных колоннах |
Передача нагрузки, арочная мембрана |
ТГДГ120–ТГДГ200 |
Проверить прокол в оголовках колонн |
4 Основные моменты монтажа

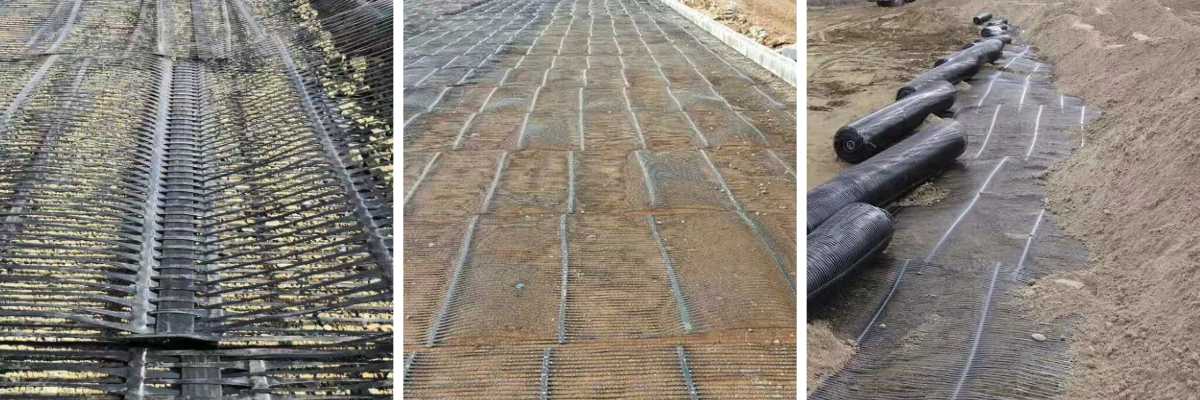

1. Последовательность: обработка грунта → выравнивание → разбивка → укладка и натяжение → перекрытие и соединение → анкеровка → обратная засыпка и уплотнение. Сначала завершите обработку грунта и дренаж подстилающего слоя; поверхность должна быть ровной, без острых выступов.

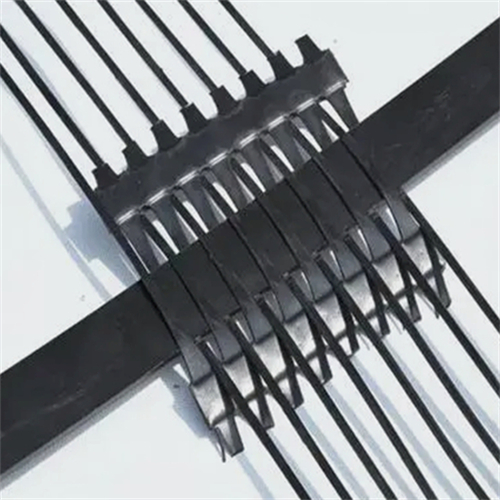

2. Нарежьте до проектных длин; избегайте стыков в главном направлении нагрузки — если это неизбежно, прочность стыка ≥ 80 % предельной прочности. Перекрывайте соседние панели в поперечном направлении не менее чем на 15 см; смещайте перекрытия между слоями.
3. Ориентируйте направление высокой прочности (MD) перпендикулярно оси дороги/насыпи (для стен — к лицевой поверхности стены); укладывайте ровно, натягивайте, фиксируйте U-образными шпильками через 1,5–2,0 м.
4. Заполнитель в контакте с решёткой: максимальный размер частиц ≤ 15 см, доля частиц > 6 см — менее 30 %, в пределах 0,1 м от решётки — не более 80 мм. Укладывайте и уплотняйте слоями, ≥ 15 см заполнителя между поверхностью уплотнения и решёткой; не допускайте грузовиков или техники на натянутой решётке; никогда не сбрасывайте заполнитель с высоты.
5. Слабый грунт: самосвалы с задней разгрузкой разгружаются вдоль обоих краёв насыпи — без сосредоточенных куч; первый слой уплотняется лёгкой техникой; тяжёлые катки — только выше 0,6 м засыпки.
6. Плотный грунт: укладывайте и уплотняйте от центра к краям; лёгкая техника слоями ≤ 15 см вблизи откосов и за стенами. Сразу укрывайте; перед укрытием проверьте перекрытия, ориентацию и анкеры (фотографии). Основание: JTG/T D32-2012, п. 4.5.
