высокопрочные ячеистые системы ограничения

Введение в высокопрочные ячеистые системы удержания (высокопрочный георешетка)

1. Определение

Высокопрочные ячеистые системы удержания представляют собой тяжелые высокопроизводительные трехмерные сотовые геосинтетические материалы, модернизированные по сравнению со стандартными георешетками за счет усиленной полимерной формулы, более толстых листов и высокопрочных ультразвуковых сварных швов.

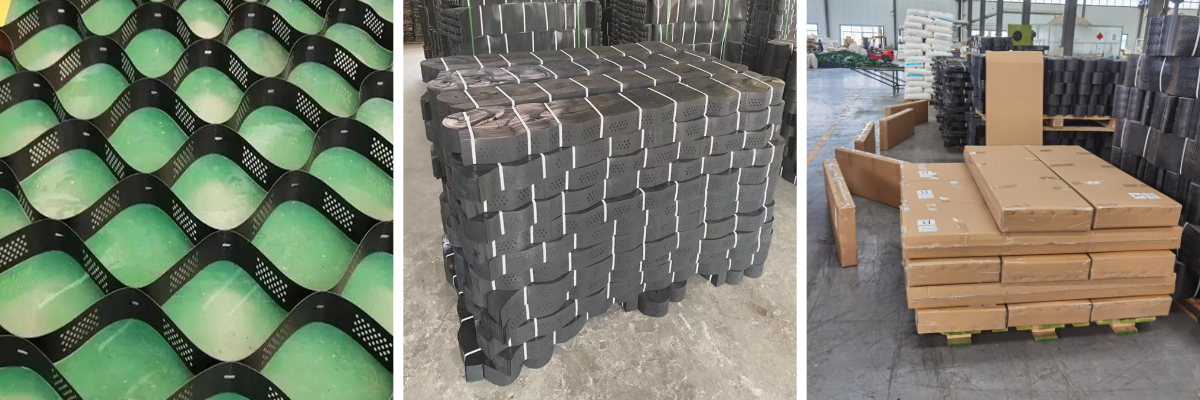

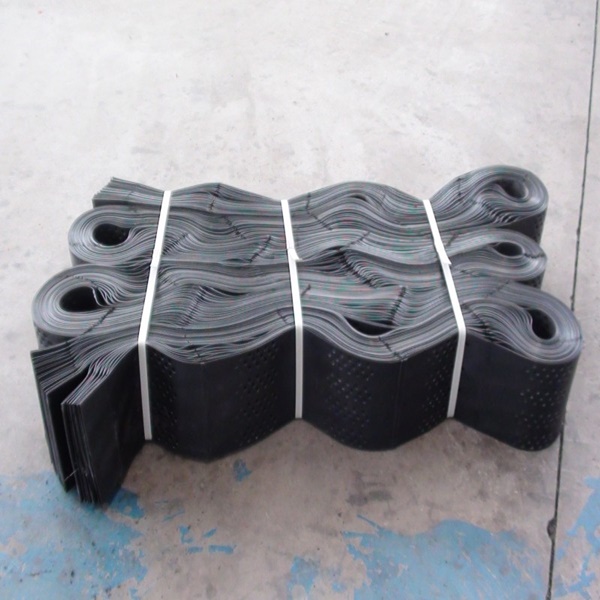

Изготовленные из модифицированного первичного ПЭВП или нового полимерного сплава (НПС), они обладают выдающейся жесткостью на растяжение, устойчивостью к отслаиванию сварных швов и деформации ползучести. Сложенные компактно для транспортировки и разворачиваемые на месте, взаимосвязанные сотовые ячейки заполняются заполнителем, грунтом или бетоном, образуя сверхжесткий композитный мат для экстремальных нагрузок, крутых склонов и суровых гидротехнических условий, где обычные георешетки не соответствуют механическим требованиям.

2. Премиальное сырье и основные механические преимущества

Варианты сырья

1. Высокопрочный модифицированный ПЭВП (основной)

Первичный HDPE, смешанный с высокими дозами УФ-стабилизаторов, антиоксидантов и добавок против ползучести; прочность на растяжение ≥20–25 МПа, прочность сварного шва на отрыв ≥10–14 кН/м, что значительно выше обычных геоячеек (8 кН/м).

2. NPA Новый полимерный сплав (высококачественный тяжелый тип)

Сверхвысокий модуль упругости при растяжении, минимальная долговременная деформация ползучести; идеален для постоянных тяжелых перевозок, крутых склонов и зон долговременных колебаний уровня воды.

Ключевые технические показатели высокой прочности на растяжение

- Прочность листа на растяжение: ≥20 МПа

- Прочность сварного шва на отрыв: ≥10 кН/м (общая тяжелая нагрузка); ≥14 кН/м (карьерные дороги и склоны круче 40°)

- Стойкость к ползучести: Минимальная остаточная деформация под постоянной нагрузкой тяжелого транспорта

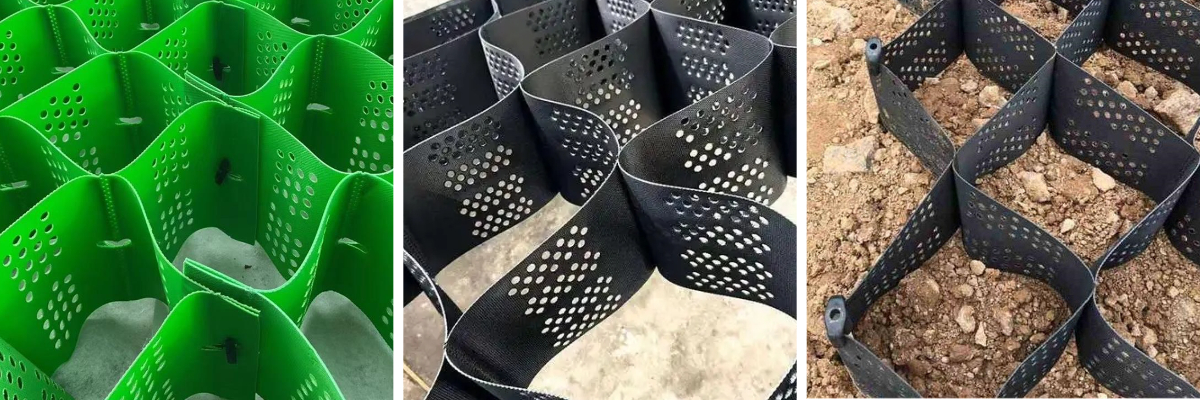

- Доступная поверхность: Сплошная текстурированная, перфорированная текстурированная (сочетание высокого трения и дренажа)

- Стандартные спецификации: Высота 150/200/250 мм; толщина листа 1,5–1,8 мм; шаг сварки 330–400 мм для максимальной общей жесткости

Эксклюзивная конструкция армирования

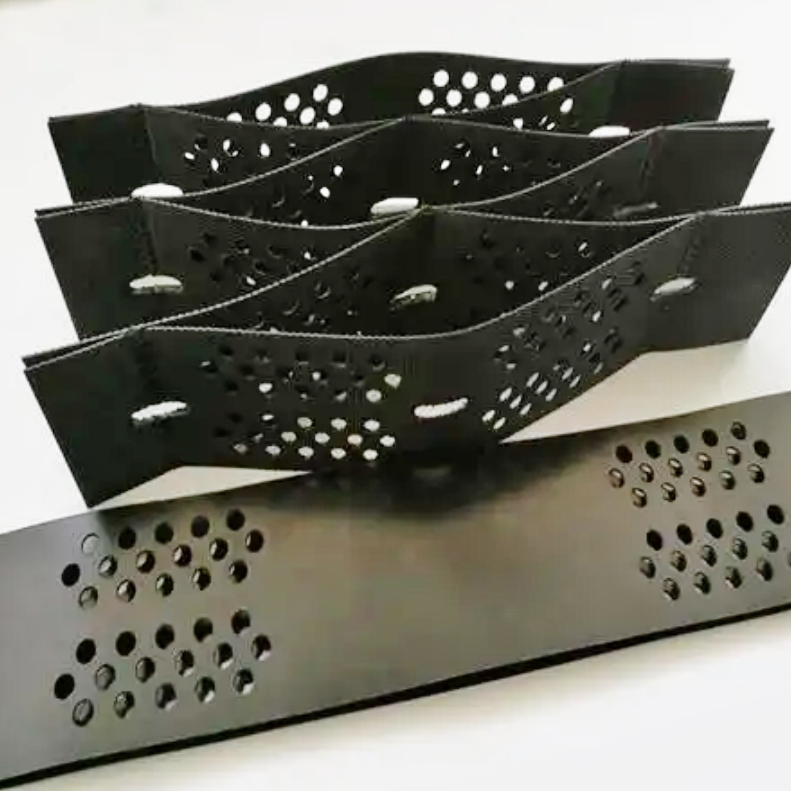

- Утолщенные листы ячеек + плотные сварные швы мощного ультразвука предотвращают расслоение сварных соединений при растяжении и сдвиге

- Тисненая текстурированная поверхность усиливает трение сцепления между стенками ячеек и наполнителем, увеличивая боковое удержание при экстремальных нагрузках

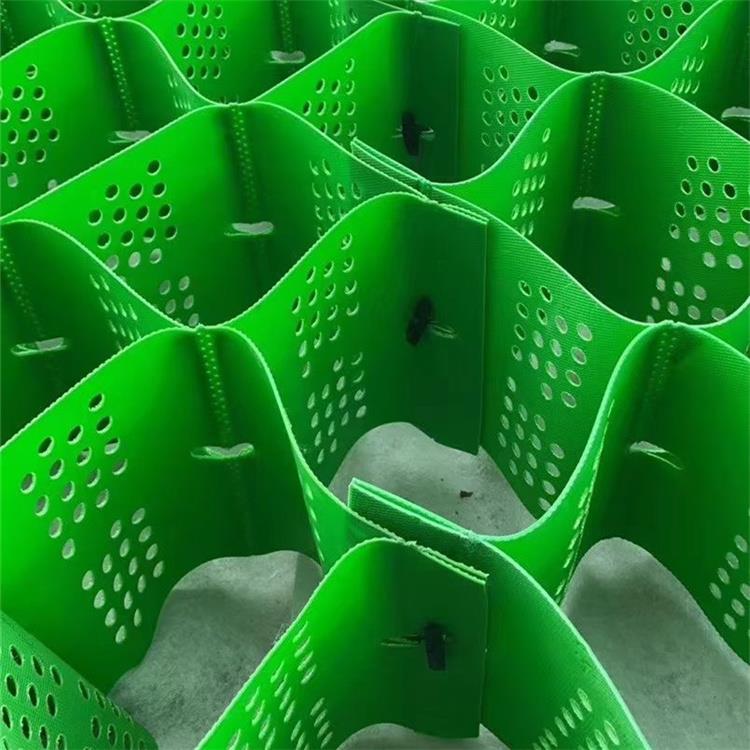

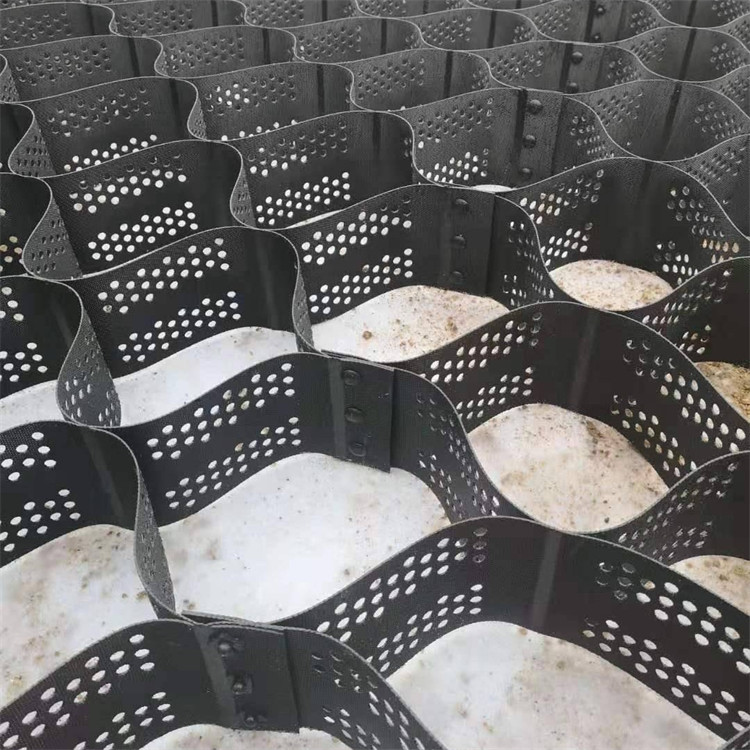

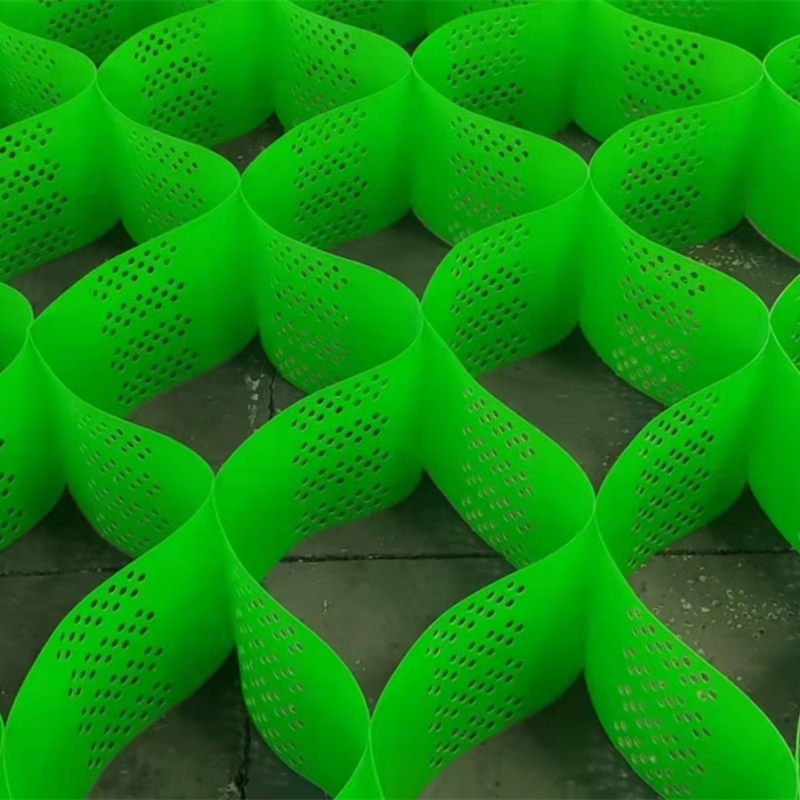

- Перфорированная версия сохраняет полную прочность на растяжение, добавляя функцию дренажа для переувлажненных мягких грунтов и береговых укреплений рек

3. Механизм работы высокопрочного CCS

1. Превосходное боковое удержание для тяжелых нагрузок

Высокая жесткость на растяжение позволяет стенкам ячеек создавать мощное кольцевое напряжение для фиксации заполнителя. Даже при многократных нагрузках от тяжелых грузовиков, контейнеров и самолетов боковое скольжение наполнителя и образование колеи полностью подавляются. Это повышает прочность основания на сдвиг в 2–3 раза и сокращает неравномерную осадку более чем на 60% по сравнению со стандартным георешеткой.

2. Сопротивление скольжению при растяжении на крутых склонах

На крутых склонах (>35°) рыхлый насыпной грунт создаёт огромную растягивающую силу вниз по склону. Высокопрочная георешётка выдерживает скользящее растяжение без удлинения листа или растрескивания сварных швов, устраняя риски оползней на отвалах горных пород и высоких насыпных дамбах в горах.

3. Устойчивость к деформации при длительной статической нагрузке

Низкая ползучесть предотвращает медленное необратимое расширение стенок ячеек после многолетней статической нагрузки (контейнерные площадки, портовые складские зоны). Армированный мат сохраняет постоянную жёсткость в течение всего расчётного срока службы 50–75 лет.

4. Сбалансированное водное давление для прибрежных проектов

Перфорированная высокопрочная модель отводит поровую воду и выравнивает выталкивающую силу воды на речных/водохранилищных склонах; высокая прочность сварных швов выдерживает ударное растяжение волн без структурного разрушения в паводковый период.

4. Уникальные ключевые преимущества по сравнению с обычной георешёткой

1. Выдерживает экстремально высокие динамические и статические нагрузки

Подходит для карьерных самосвалов, контейнерных площадок и аэродромных перронов; обычный георешётка часто разрушается по швам под многократным тяжёлым давлением колёс.

2. Стабильное армирование на сверхкрутых склонах (>35°)

Высокая прочность на растяжение компенсирует огромное нисходящее напряжение; предотвращает растяжение полотна, разрыв швов и обрушение склона.

3. Сверхдолговременная стабильность размеров

Высокая устойчивость к ползучести, отсутствие постепенной деформации после десятилетий непрерывной нагрузки; значительно снижает затраты на последующий ремонт дорожного покрытия.

4. Адаптация к агрессивным коррозионным средам

Устойчив к солёной воде, кислото-щелочным отходам горных пород и циклам замораживания-оттаивания, сохраняя более 90% исходной прочности на растяжение в долгосрочной перспективе.

5. Двухфункциональные настраиваемые опции

Текстурированный сплошной для сухого тяжелого подстилающего слоя; перфорированный текстурированный для влажного мягкого основания и экологической защиты склонов, оба сохраняют полную высокопрочную механическую производительность.

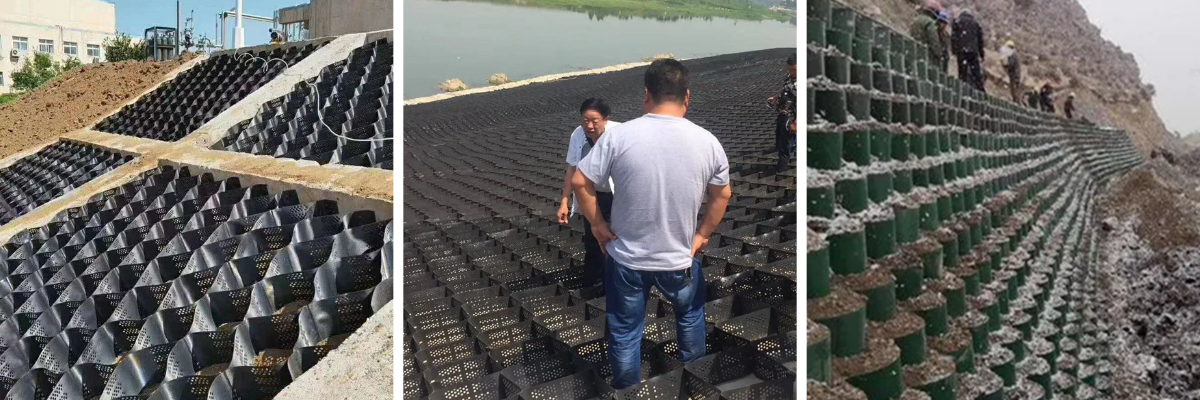

5. Основные сценарии применения

① Стабилизация тяжелых транспортных и складских площадок

Скоростная автомагистраль, постоянные карьерные дороги, контейнерные площадки логистических центров, большие парковки для грузовиков, грузовые перроны аэропортов, складские площадки портов.

② Укрепление сверхкрутых откосов

Высокие откосы автомобильных и железных дорог (уклон 35°–45°), противоскользящее покрытие отвалов открытых карьеров, насыпи крутых гор, противоскользящие откосы при закрытии полигонов.

③ Крупные гидротехнические проекты

Крепление основного русла реки, защита зоны колебания уровня водохранилища, откосы дамб приливных зон, облицовка паводковых каналов (устойчивость к волновому и растягивающему воздействию).

④ Специальные постоянные инфраструктурные объекты

Переходные участки мостовых опор, крутые склоны горных фотоэлектрических станций, тяжелые транспортные дороги в пустынях, промышленные подъездные пути на засоленных почвах.

6. Стандартные особенности строительства

1. Выравнивание и уплотнение основания + разделительный слой из нетканого геотекстиля;

2. Полное разворачивание высокопрочной георешетки, плотное анкерное крепление U-образными скобами по краям, в середине и на стыках для противодействия большой растягивающей силе вниз по склону;

3. Послойное заполнение и легкое предварительное уплотнение, затем тяжелая укатка; избегать чрезмерного воздействия на сварные швы;

4. Для крутых склонов: применять дополнительные стальные анкерные стержни для распределения растягивающего усилия всей георешетчатой матрасной конструкции.
