Введение в CCS – Системы ячеистого удержания

1. Определение и происхождение

CCS (Система ячеистого удержания), широко известная как **георешетка / 3D сотовый георешетка**, представляет собой трехмерную геосинтетическую технологию стабилизации грунта, впервые разработанную Инженерным корпусом армии США в 1970-х годах для временных военных дорог на мягком грунте.

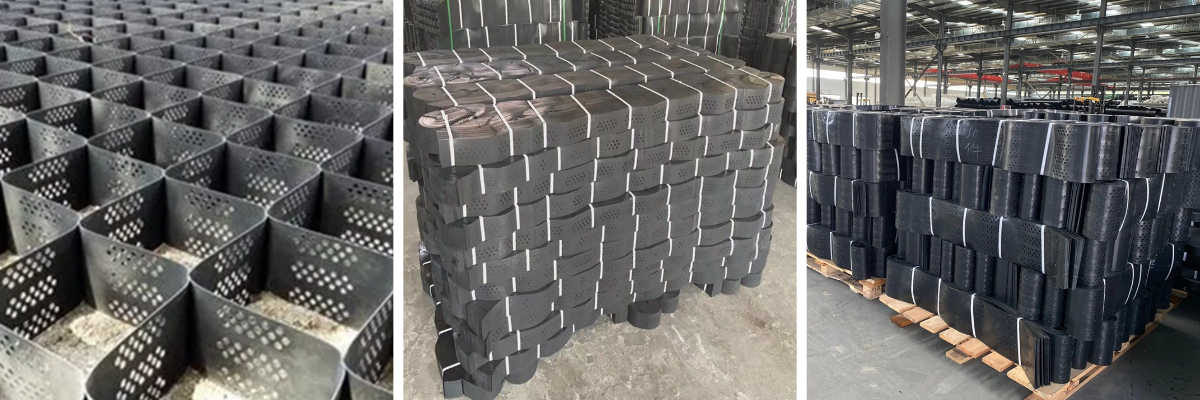

Она состоит из полос модифицированного первичного HDPE (или нового полимерного сплава NPA), ультразвуковой сваренных через равные промежутки. Поставляется в компактно сложенном виде, материал разворачивается на месте в взаимосвязанные сотовые ячейки. После заполнения песком, гравием, почвой или заполнителем образует интегрированный жесткий композитный мат для укрепления грунта, борьбы с эрозией и экологической защиты склонов.

2. Основной механизм работы

Эффективность CCS основана на трехмерном боковом удержании, кольцевом напряжении и балочном эффекте:

1. Боковое удержание и кажущееся сцепление (основное)

Вертикальная нагрузка от транспортного средства или сила тяжести выталкивает заполнитель наружу; стенки ячеек создают кольцевое напряжение, чтобы заблокировать сыпучие материалы и предотвратить боковое скольжение. Несвязный песок/гравий приобретает искусственное кажущееся сцепление, повышая прочность грунта на сдвиг в 2–3 раза, чтобы исключить колею, сползание и ползучесть откосов.

2. Балочный эффект и равномерное распределение нагрузки

Соединенные между собой ячейки сотовой структуры работают как гибкий жесткий матрас (эффект снегоступов). Сосредоточенная колесная нагрузка распределяется по большей площади подстилающего грунта, снижая вертикальное сжимающее напряжение и неравномерную осадку на 40%–65%.

3. Дренаж и снятие гидростатического давления (перфорированная CCS)

Предварительно пробитые отверстия отводят поровую воду и дождевую воду внутри слоев грунта, устраняя гидростатическое давление, которое вызывает пульпирование основания и обрушение пологих откосов. Корни растений проникают через отверстия, создавая композитное эко-укрепление «грунт-корни-CCS».

4. Гибкая адаптация к деформациям

Цельная матрасная система CCS выдерживает незначительные деформации неровного основания без образования трещин, превосходя жесткие бетонные или каменные конструкции.

3. Основные материалы и типы продукции

Сырье

- Стандартный класс: первичный HDPE с добавлением УФ-стабилизатора, антиоксиданта и антифриза; срок службы 50–75 лет для постоянной инфраструктуры.

- Высокопроизводительный класс: полимерный сплав Neoloy (NPA), повышенная жесткость на растяжение и устойчивость к ползучести для тяжелых долгосрочных проектов.

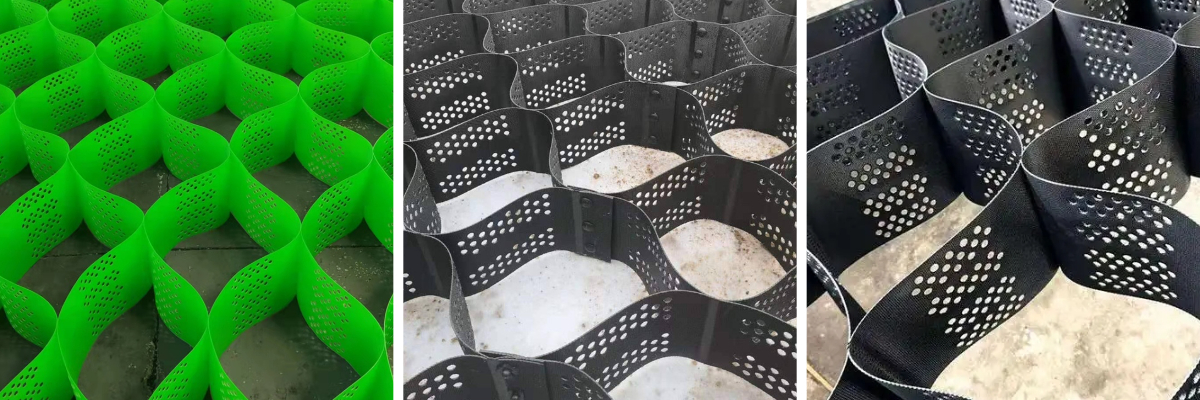

Классификация поверхности

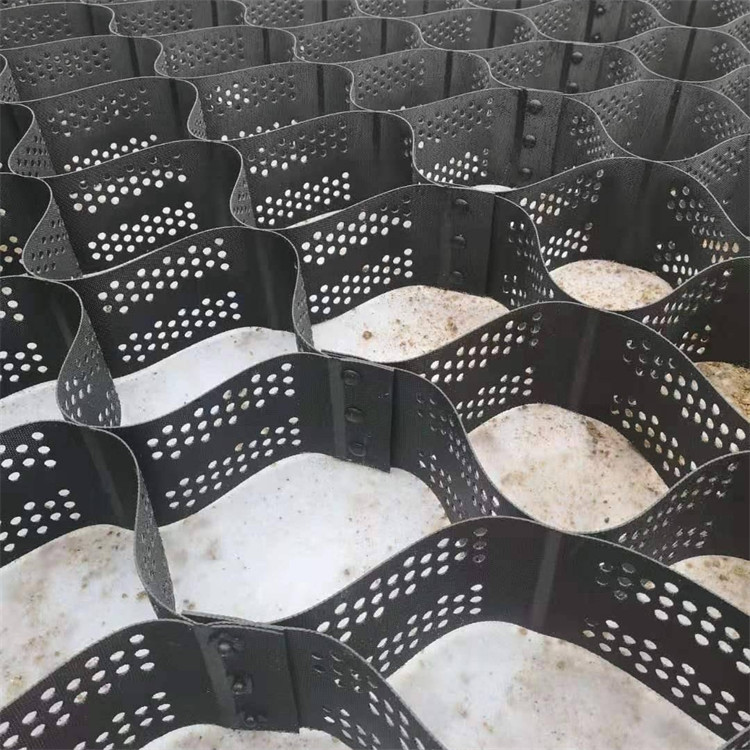

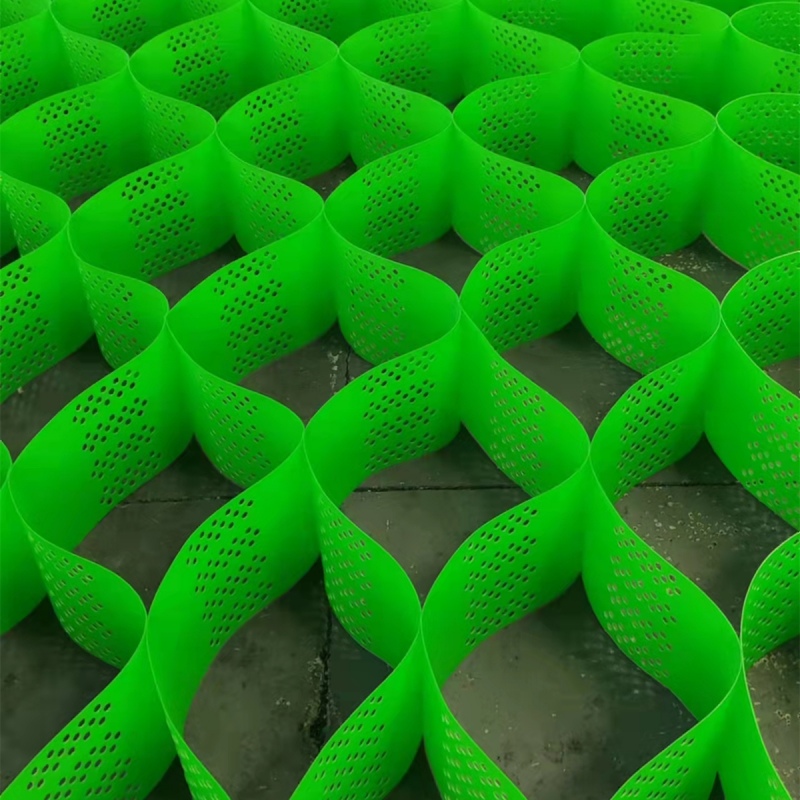

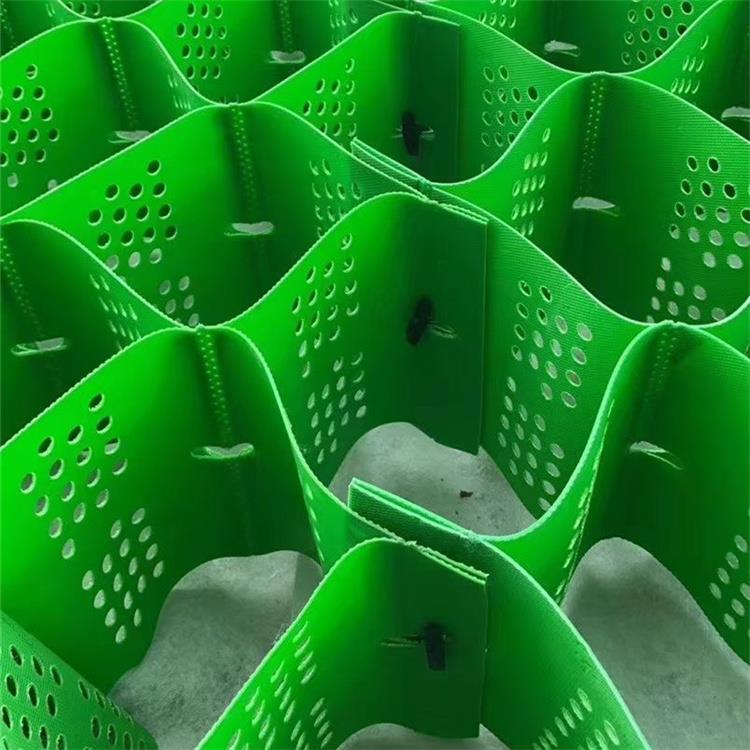

1. Перфорированный CCS: для озеленения склонов, укрепления берегов рек, переувлажненных слабых оснований; дренаж и проникновение корней.

2. Текстурированный/тисненый CCS: повышает трение между ячейками и заполнителем; стандарт для тяжелых оснований автомагистралей и шахт.

3. Сплошной гладкий CCS: без отверстий, только для сухих тяжелых оснований без требований к растительности.

Общие характеристики

- Высота ячейки: 100/150/200/250/300 мм

- Толщина листа: 1,0–1,8 мм

- Расстояние сварки: 330/400/500/660 мм

- Прочность на отрыв сварного шва: ≥8 кН/м (общие условия); ≥10 кН/м (крутые склоны и дороги с интенсивным движением)

4. Ключевые преимущества CCS

1. Значительно повысить несущую способность слабых грунтов

Эффективно укреплять илистые, торфянистые, просадочные лессовые и насыпные слабые основания; несущая способность увеличивается в 2–3 раза, а требуемая толщина гравийной подушки снижается на 50%–80%.

2. Низкие логистические затраты и быстрый монтаж

Складная конструкция сокращает объем транспортировки более чем на 80%; легкий вес позволяет разворачивать вручную без крупной тяжелой техники, сокращая срок строительства более чем на 30%.

3. Экономия средств и возможность использования местного заполнителя

Местный грунт/песок может заменить покупной заполнитель, снижая расходы на добычу и транспортировку камня.

4. Долговечность и минимальное последующее обслуживание

HDPE устойчив к ультрафиолетовому излучению, коррозии под воздействием кислот, щелочей, морской воды и циклам замерзания-оттаивания; значительно снижает частоту растрескивания дорожного покрытия, просадок и ремонта откосов.

5. Экологичная зеленая инфраструктура

Замена жесткого бетона/каменной кладки; перфорированные CCS поддерживают восстановление растительности на склонах, берегах рек и отвалах шахт, соответствуя стандартам губчатого города и охраны почв.

5. Полный спектр применения

1) Стабилизация основания и несущей нагрузки

Автомагистрали, национальные/провинциальные дороги на слабых грунтах, переходные зоны расширения дорог, участки соединения мостов и дорог, карьерные дороги, контейнерные площадки логистических центров, большие парковки, перроны аэропортов.

2) Защита склонов и экологическое восстановление

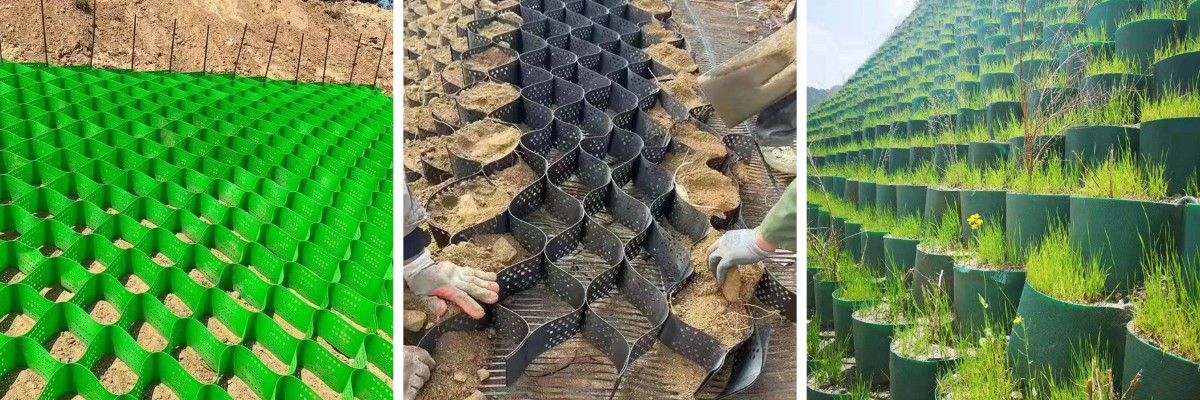

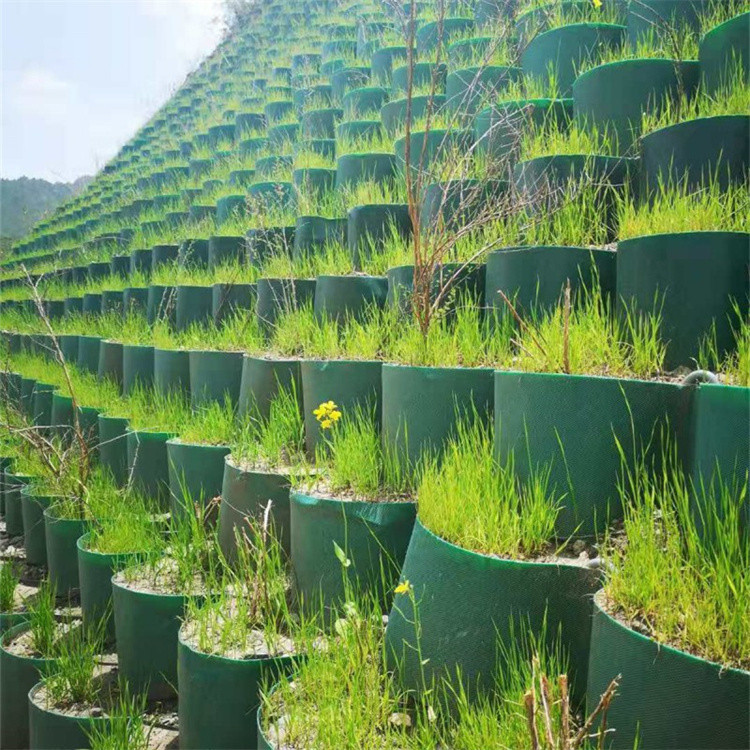

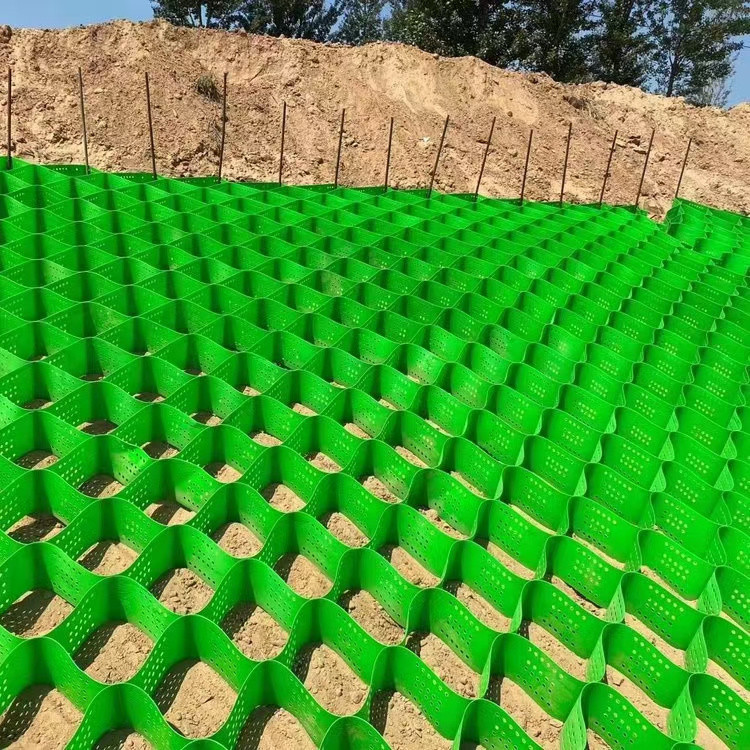

Транспортные выемки/насыпи, крутые горные склоны, рекультивация отвалов открытых карьеров, противоскользящие покрытия на склонах полигонов, ландшафтные зеленые склоны парков, склоны для фиксации песков в пустынях.

3) Гидротехнические берегоукрепительные работы

Реки, водохранилища, оросительные каналы, приливные отмели и морские дамбы; устойчивость к волновой эрозии и адаптация к зонам сезонных колебаний уровня воды.

4) Муниципальные и специальные работы

Дождевые сады в городах-губках, легкие экологические подпорные стены, защита горных склонов для фотоэлектрических и ветряных электростанций.
