Геосетка для земляного полотна

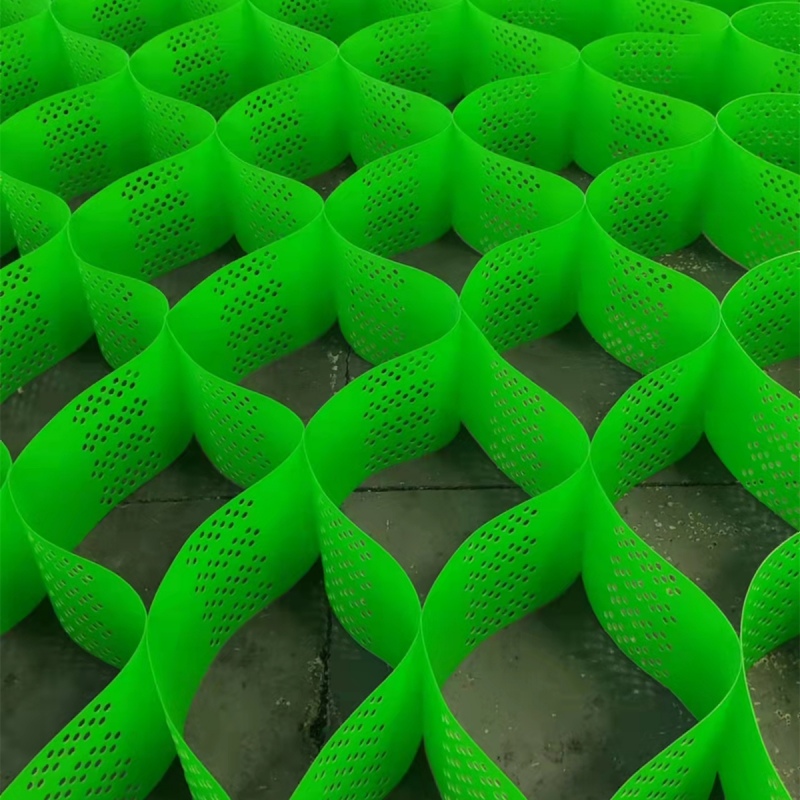

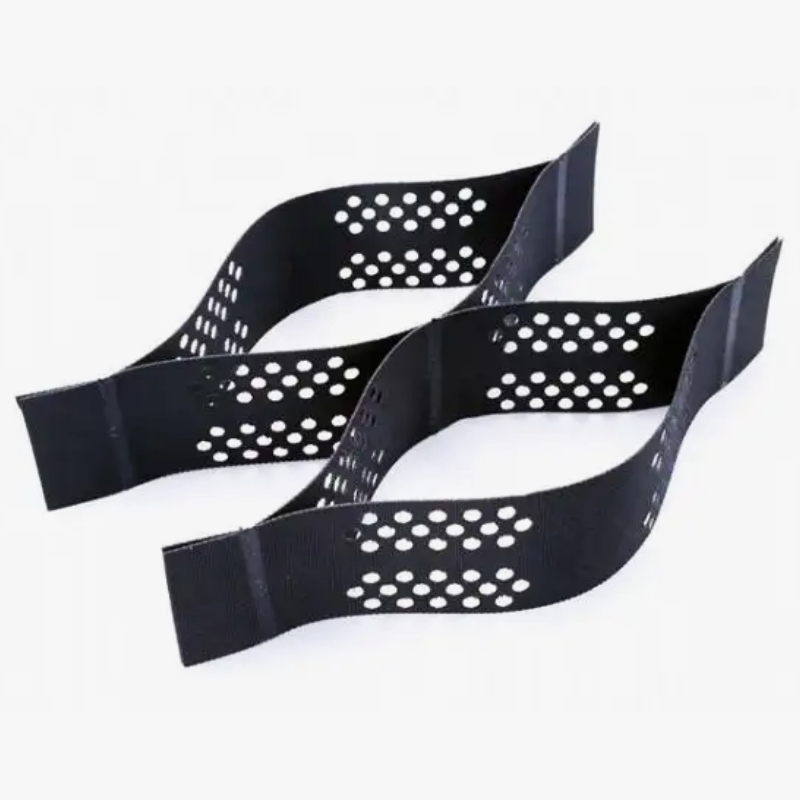

- Материал: полоса полиэтилена высокой плотности (HDPE), свариваемая ультразвуком с образованием трёхмерной сотовой структуры.

- Основной принцип: удерживает заполнители, такие как песок и гравий, ограничивает боковое распределение заполнителя под нагрузкой.

- Эксплуатационные характеристики: повышает несущую способность основания, снижает неравномерную осадку, эффективно распределяет нагрузки от транспортных средств.

- Строительство: лёгкий, легко раскладывается и фиксируется на месте; адаптируется к слабым грунтам, участкам с уклоном и неровному основанию.

- Типичные области применения: земляное полотно автомобильных и железных дорог, парковки, контейнерные площадки, сельские дороги и временные подъездные пути.

Связаться сейчас Электронная почта Телефон WhatsApp

информация о продукте

Георешётка для земляного полотна

1 Что такое георешётка

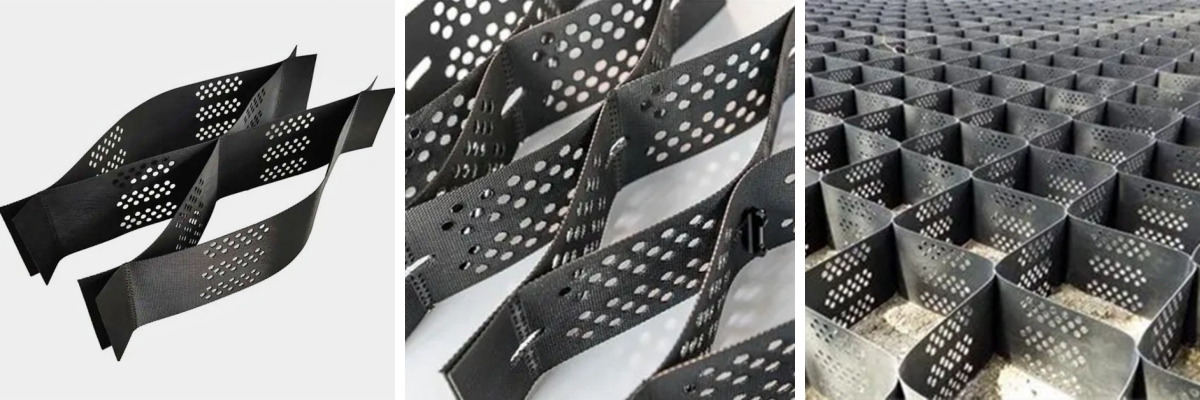

Георешётка — это трёхмерная сотовая структура из полимерных полос, сваренных или соединённых в открытые ячейки, поставляемая в сложенном виде и раскладываемая на месте, после чего заполняемая зернистым или укреплённым материалом. В земляном полотне она служит слоем ограничения: стенки ячеек препятствуют боковому растеканию заполнителя под нагрузкой, благодаря чему рыхлый заполнитель превращается в жёсткий распределяющий нагрузку матрас — применяется для повышения несущей способности на слабых грунтах, снижения неравномерной осадки на подходах к мостам, уменьшения толщины зернистого основания и удержания насыпи на откосах.

2 Почему георешётка необходима для земляного полотна

На слабом грунте с низкой несущей способностью обычное зернистое основание подвержено боковому растеканию заполнителя, чрезмерным деформациям, неравномерной осадке и образованию колеи под повторяющимися нагрузками от транспорта. Простое увеличение толщины гравийного слоя лишь повышает стоимость проекта и часто не обеспечивает долговременной устойчивости.

Система объёмной георешётки обеспечивает активное боковое удержание заполняющего заполнителя. Она превращает рыхлый гравий/песок в жёсткую композитную плиту, распределяет колёсные нагрузки на большую площадь, снижает вертикальные напряжения, передаваемые на нижележащий слабый грунт, и контролирует остаточные деформации.

Это необходимо для следующих сценариев:

1. Земляное полотно с мягкой глиной, илом, торфом или насыпным основанием с низким значением CBR. Без объёмной георешётки зернистый слой будет боково расползаться и быстро проседать под циклической нагрузкой.

2. Временные технологические дороги, строительные подъездные пути и рабочие площадки для тяжёлых нагрузок. Эти дороги воспринимают частые нагрузки от тяжёлых грузовиков и требуют устойчивости к колеобразованию.

3. Районы с ограниченным снабжением заполнителем или высокой стоимостью камня. Объёмная георешётка позволяет уменьшить толщину зернистой засыпки, экономя сырьевые материалы.

4. Участки со строгими требованиями к контролю осадок, такие как дорожные пересечения, парковки и земляное полотно легкорельсового транспорта.

5. Участки, где требуется быстрое строительство; геосотовая решётка сокращает срок строительства по сравнению со схемами глубокой замены грунта или свайного фундамента.

Геосетка для земляного полотна

3 преимущества

▪ Боковое ограничение: стенка воспринимает боковой распор, который не может воспринять обычный заполнитель, придавая слою кажущееся сцепление и модуль, в несколько раз превышающий модуль того же материала без ограничения;

▪ Распределение нагрузки: матрас распределяет колёсную нагрузку на большую площадь, поэтому вертикальное напряжение на слабом основании снижается, а зернистый слой может быть тоньше;

▪ Компактность при транспортировке: сложенная панель занимает лишь часть своего развёрнутого объёма — грузовик перевозит тысячи м², и для укладки не требуется тяжёлая техника;

▪ Работа на слабых грунтах: на торфе, просадочном лёссе, многолетнемёрзлых грунтах или эоловом песке она часто заменяет выемку и замену грунта, и можно использовать местный заполнитель вместо привозного сортированного щебня;

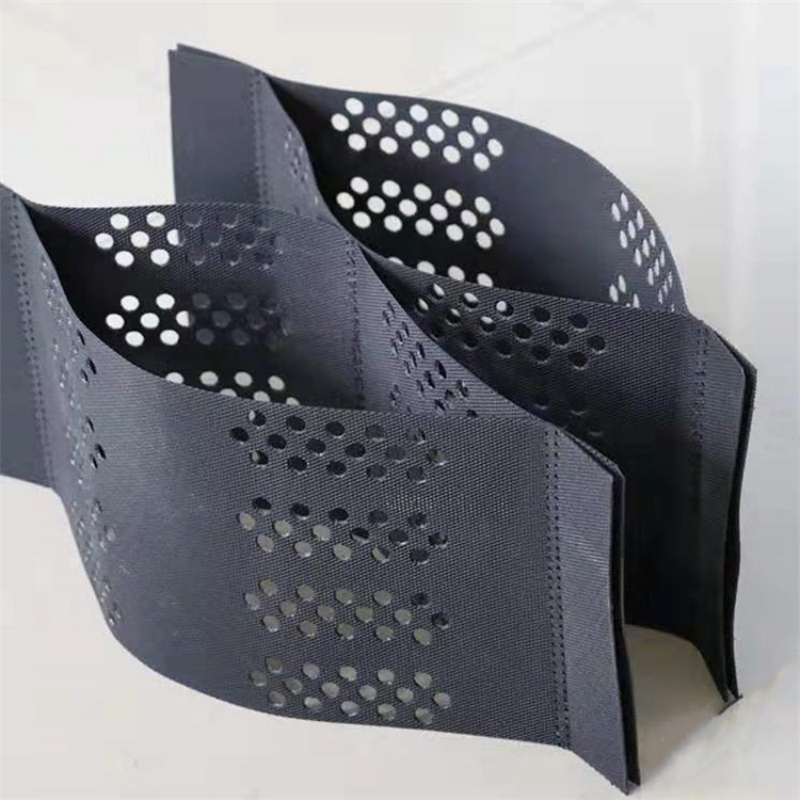

▪ Дренаж и трение: перфорированная полоса отводит поровую воду, текстурированная полоса сцепляется с заполнителем — и то и другое важно на влажных мелкозернистых основаниях;

▪ Долговечность: HDPE с 2,0–3,0 % технического углерода устойчив к кислотам, щелочам, замораживанию-оттаиванию и усталости от движения транспорта на протяжении десятилетий.

4 Ассортимент продукции — GB/T 19274-2024

Таблица 1 Свойства полос в зависимости от материала и способа производства полос

Свойство	Единица	PE экструдированный	PE ориентированный	PP экструдированный	PP ориентированный	PET экструдированный	PET ориентированный
Прочность при растяжении	кН/м	≥ 20	≥ 100	≥ 23	≥ 100	≥ 30	≥ 120
Деформация предела текучести при растяжении	%	≤ 15	—	≤ 15	—	≤ 15	—
Деформация при разрыве при растяжении	%	—	8–20	—	6–15	—	8–20
Содержание технического углерода	%	2,0–3,0	2,0–3,0	2,0–3,0	2,0–3,0	2,0–3,0	2,0–3,0
Время индукции окисления (OIT) при 200 °C	min	≥ 20	≥ 20	≥ 20	≥ 20	—	—
Трещины от растягивающей нагрузки	ч	≥ 300	—	—	—	—	—
Стойкость к атмосферным воздействиям, 500 ч	%	≥ 80	≥ 80	≥ 80	≥ 80	≥ 80	≥ 80
Сохранение химической стойкости	%	—	—	—	—	≥ 80	≥ 80

Таблица 2. Размеры ячеек и прочность соединения

Высота ячейки H	Допуск	Толщина полосы E / S	Класс соединения	Выдёргивание	Сдвиг	Отслаивание
H ≤ 100 мм	± 2 мм	≥ 1,0 / ≥ 0,45 мм	I / II	≥ 20 / 36	≥ 20 / 36	≥ 14 / 18
100 < H ≤ 200 мм	± 3 мм	≥ 1,0 / ≥ 0,45 мм	III / IV	≥ 100 / 160	≥ 80 / 100	≥ 40 / 80
200 < H ≤ 250 мм	± 3 мм	≥ 1,0 / ≥ 0,45 мм	V	≥ 240	≥ 120	≥ 120

5 Выбор по условию — какая высота, сетка и соединение

Таблица 3 Условие → высота, сетка, класс и причина

Условие	Высота	Сетка / полоса	Класс соединения	Почему
Лёгкое основание, парковки, низкая насыпь (CBR ≥ 3)	100 мм	400–500 мм сетка, 1,0 мм E	I–II	Тонкий зернистый слой над прочным грунтом; неглубокая ячейка останавливает боковое растекание, и дополнительная высота лишь увеличивает расход засыпки.
Общее дорожное и железнодорожное земляное полотно, слабый грунт 1 ≤ CBR < 3	150 мм	330–400 мм сетка, 1,2–1,5 мм, текстурированная	III	Рабочая лошадка: соотношение сторон около 0,4 обеспечивает прирост жёсткости, текстурированная полоса сцепляется с засыпкой, а 150 мм соответствуют уплотнённому слою 25–30 см.
Дорога для тяжёлых перевозок, контейнерная площадка, подход к мосту, глубокая мягкая глина (CBR < 1)	200 мм	330–400 мм сетка, 1,5 мм, текстурированная + перфорированная	IV–V	Более высокие ячейки сопротивляются продавливанию в очень мягкий грунт и мостовому сопряжению у опоры; перфорации позволяют поровому давлению рассеиваться во время консолидации.
Очень толстая насыпь или большая неравномерная осадка, насыпь на свайном основании	200–250 мм	Сетка 330 мм, полновысотная полоса	V	Максимальное ограничение и прочность узлов — слой действует как жёсткая платформа, передающая нагрузку на сваи, а не на насыпь.
Набухающий или просадочный грунт, вечная мерзлота, эоловый песок	150–200 мм	330–400 мм (PET или PP, ориентированные)	III–V	Очень высокая прочность полосы при малой толщине, поэтому слой воспринимает растяжение в зоне усадки или оттаивания, не теряя ограничения.

Георешётка для земляного полотна

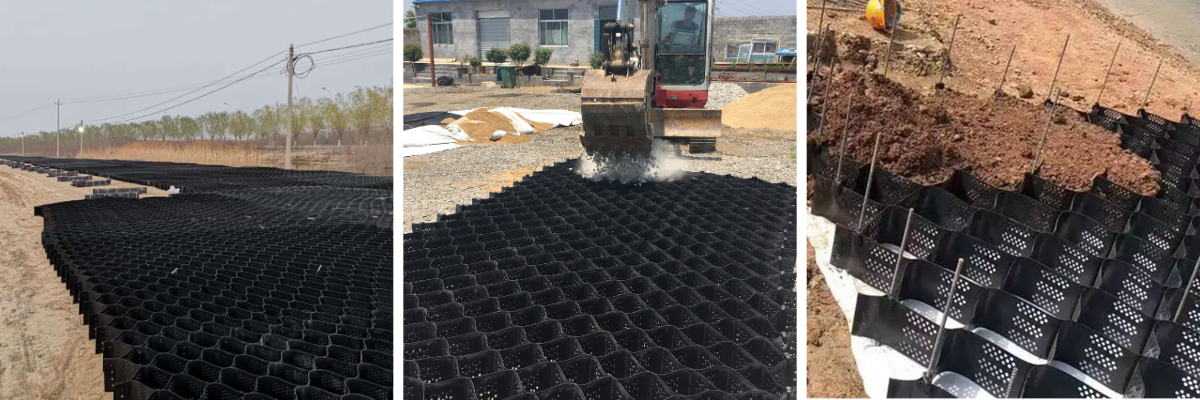

6 Точки монтажа

▪ Подготовьте основание: уплотните до проектного значения (≥ 93 % — обычное требование для земляного полотна), удалите острые камни, нарежьте ступени на склонах крутизной более 1:5; под панелью не должно быть мягких включений.

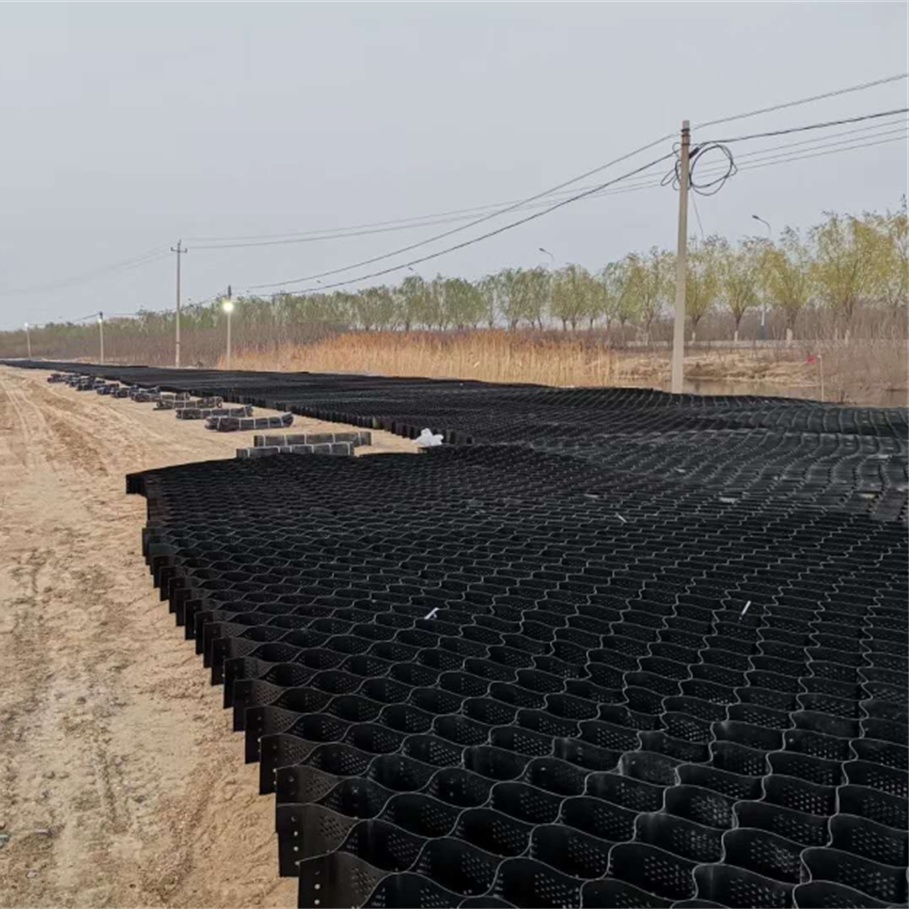

▪ Разверните и закрепите: полностью разверните каждую панель и закрепите её колышками так, чтобы ячейки оставались квадратными, а не вытягивались в ромбы; соединяйте соседние панели прилагаемыми соединителями или U-образными шпильками, а не просто укладывайте их встык.

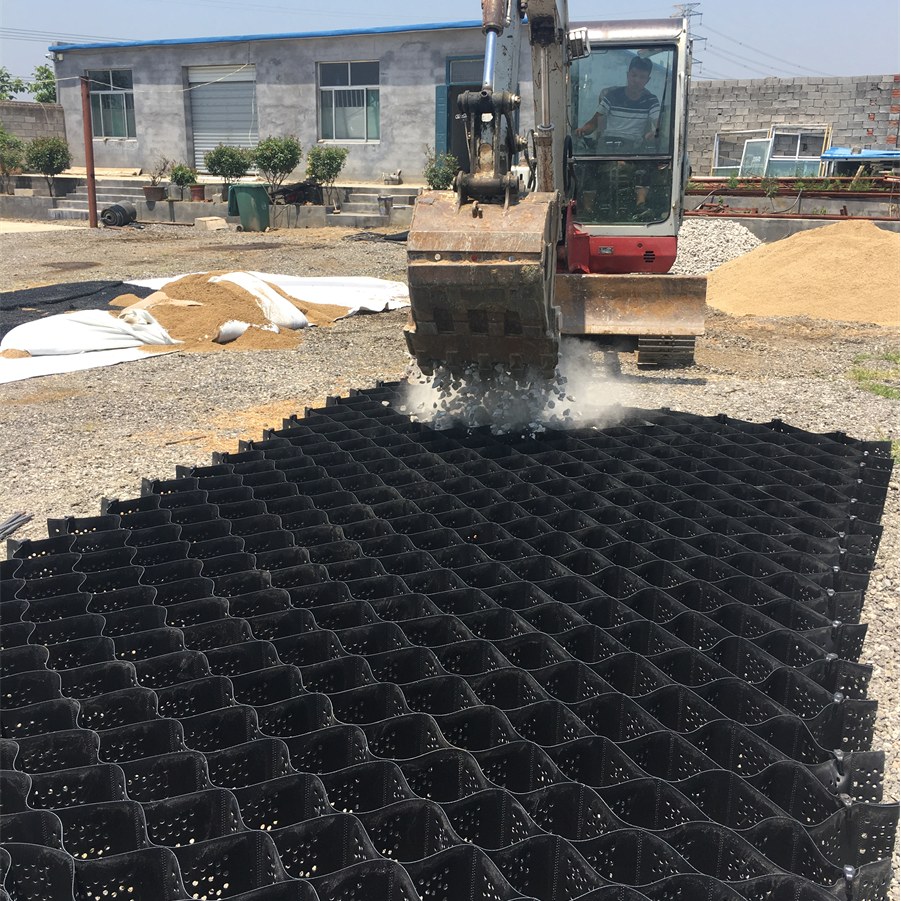

▪ Заполнение и уплотнение: засыпайте слоями по 20–30 см рыхлого материала, уплотняйте каждый слой; перед прокаткой засыпка должна выступать на 2–3 см над стенкой ячейки, чтобы каток нагружал засыпку, а не полосу. Размер частиц в пределах 10 см от георешётки ≤ 8 см — более крупный камень образует мостики между ячейками. Не устанавливайте панель на незаполненную или уложенную панель.

▪ Соединение кромок и межслойное соединение: соединяйте слои заклёпками или U-образными шпильками, а в стенах — стержнями Ø 10 мм длиной 0,6 м с шагом 2 м × 1 м; выпускайте ячейки подошвы и гребня на 0,5–1,0 м и заглубляйте.

▪ Контроль: проверяйте прочность полосы каждые 5000 м²; проверяйте размер развёрнутой решётки, соединения и уплотнение засыпки — георешётка, прошедшая испытания по материалу, но не прошедшая по уплотнению, не дала ничего.

Геосетка для земляного полотна

7 Георешётка для земляного полотна: часто задаваемые вопросы

1. В: Каков механизм армирования георешётки для земляного полотна?

A: Он образует жесткую сотовую систему ограничения. Стенки ячеек фиксируют гравийную или песчаную засыпку, ограничивают боковое смещение заполнителя, повышают общий модуль заполняющего слоя и распределяют транспортные нагрузки, снижая осадку.

2. В: Какой заполняющий материал подходит для георешетки?

О: Обычно используются щебень, гравий, песок, вторичный заполнитель. Острые камни негабаритных размеров и липкая влажная глина не рекомендуются.

3. В: Какая высота георешетки обычно используется для армирования земляного полотна?

О: Распространенные высоты: 50 мм, 75 мм, 100 мм, 150 мм. Для более слабого основания или более тяжелых нагрузок выбирают ячейки большей высоты.

4. В: Можно ли использовать георешетку на крутых склонах помимо земляного полотна?

О: Да. Она широко применяется для защиты склонов от эрозии и заполнения удерживающих конструкций, но расчетная нагрузка и прочность сварки должны соответствовать требованиям для склонов.
