Системы ячеистого ограничения для стабилизации земляного полотна

Введение в системы ячеистого удержания для стабилизации земляного полотна

1. Определение

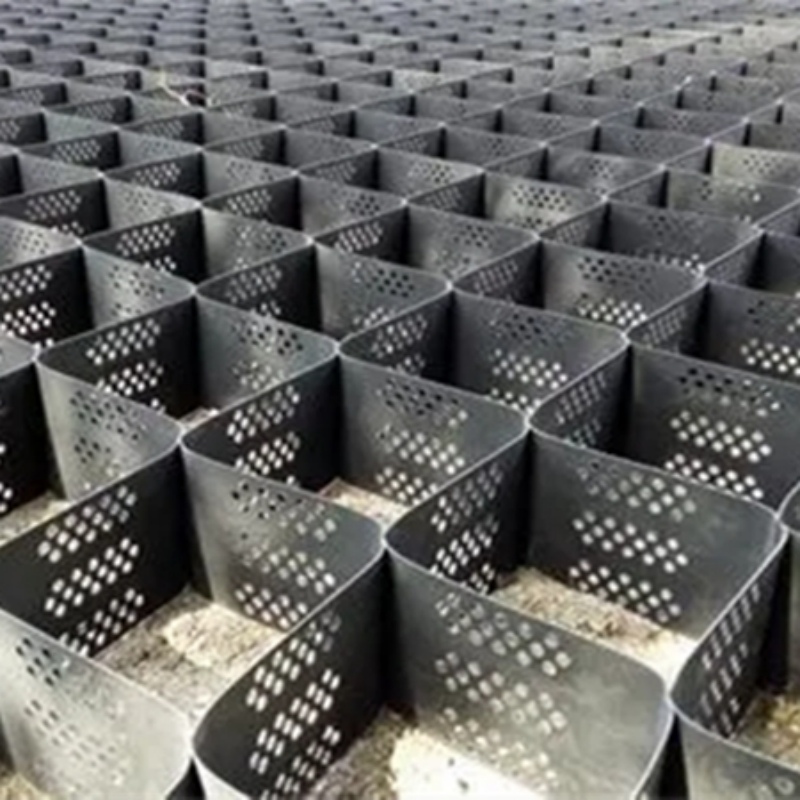

Системы ячеистого удержания (CCS), широко известные как георешётки, представляют собой трёхмерные сотовые геосинтетические конструкции, специально разработанные для стабилизации земляного полотна. Изготовленные методом ультразвуковой сварки модифицированных полос HDPE через равные промежутки, CCS поставляются в сложенном и компактном виде для недорогой транспортировки. После развёртывания на месте и заполнения щебнем, песком или сортированным заполнителем они образуют интегрированную жёсткую несущую подушку для укрепления слабых дорожных оснований, ограничения бокового смещения заполнителя и контроля неравномерной осадки.

2. Основной механизм работы для земляного полотна

(1) Эффект бокового удержания (основная функция)

Независимые ячеистые полости плотно фиксируют сыпучую засыпку. При вертикальных нагрузках от транспортных средств стенки ячеек создают кольцевое напряжение, предотвращая смещение заполнителя наружу. Сыпучий гравий приобретает искусственное кажущееся сцепление, повышая прочность на сдвиг подстилающего слоя в 2–3 раза и устраняя колейность, смещение и пучение дорожного покрытия.

(2) Равномерное распределение нагрузки (эффект балки-снегоступа)

Соединенные ячейки работают как гибкая жесткая плита, распределяя сосредоточенное давление колес на более широкую область подстилающего слабого грунта. Вертикальное сжимающее напряжение на естественном основании значительно снижается, уменьшая неравномерную осадку на 40%–65%.

(3) Дренажная функция (перфорированная CCS для переувлажненного земляного полотна)

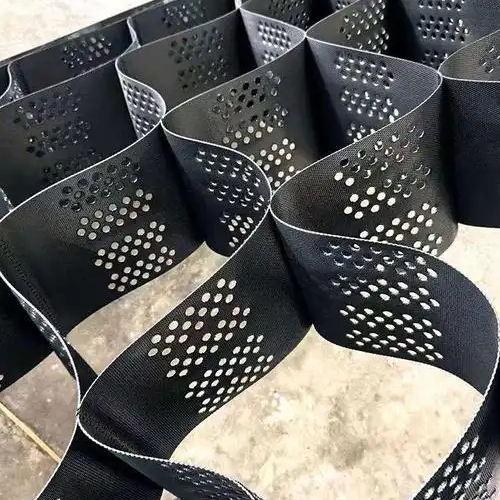

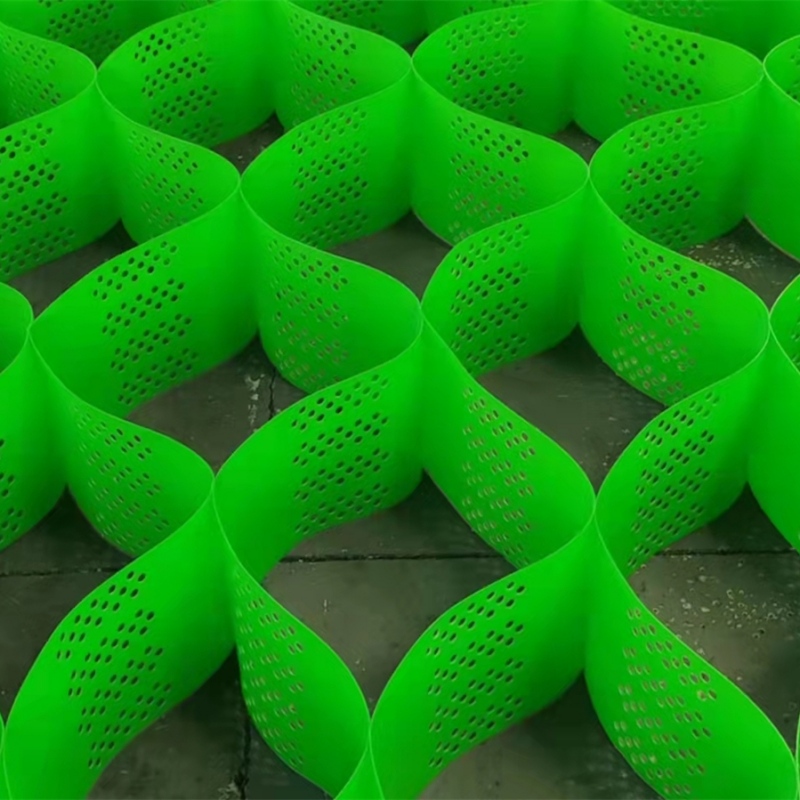

Перфорированные системы ячеистого ограничения имеют предварительно пробитые отверстия для быстрого отвода поровой воды и дождевой влаги, задерживающейся в слое земляного полотна. Это снижает влажность грунта, повышает несущую способность илистых слабых грунтов и предотвращает выплескивание грязи в дождливые дни.

(4) Регулировка перехода жесткости

CCS эффективно выравнивает разницу в жёсткости между старым и новым земляным полотном, переходными участками мост-водопропускная труба и стыками насыпь-устой, уменьшая отражённые трещины на асфальтовом или бетонном покрытии.

3. Основной материал и классификация для использования в земляном полотне

Сырье

Первичный HDPE, смешанный с УФ-стабилизаторами, антиоксидантами и антифризными добавками; расчётный срок службы достигает 50–75 лет для постоянных автомагистралей, муниципальных и промышленных объектов. Тонкий PP-геосот подходит только для временных краткосрочных подъездных дорог.

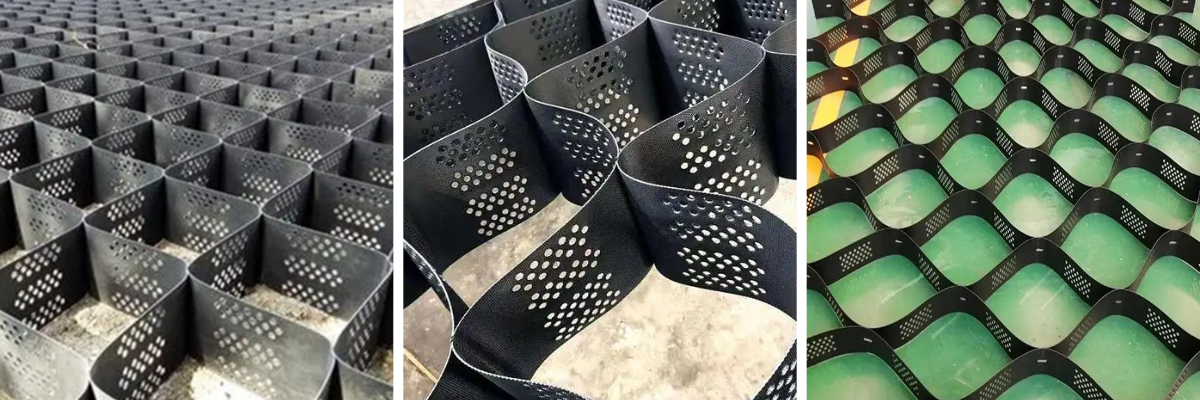

Три основных типа для земляного полотна

1. Текстурированный сплошной CCS (Первый выбор для сухого тяжелонагруженного земляного полотна)

Тиснёная шероховатая поверхность увеличивает трение между стенками ячеек и заполнителем, максимально повышая удерживающую способность для автомагистралей, карьерных дорог и контейнерных площадок без требований к озеленению.

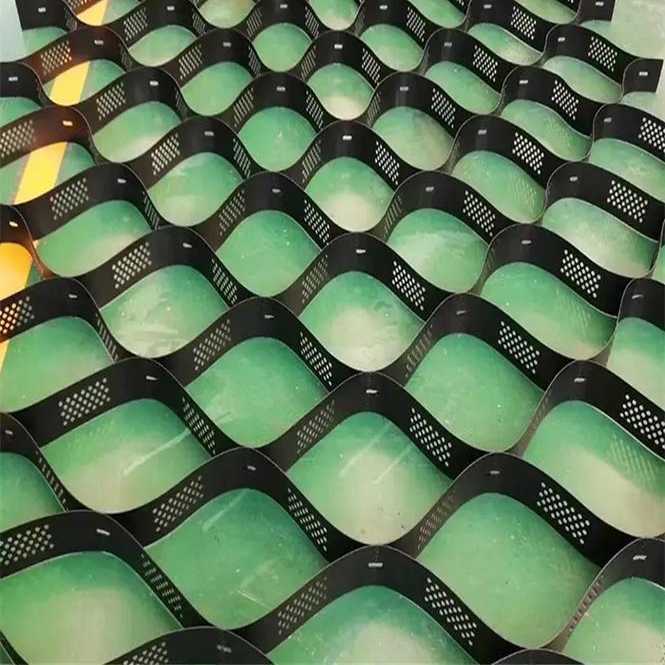

2. Перфорированный текстурированный CCS (Для низких, заболоченных мягких грунтов)

Сочетает высокое трение и дренажную способность; идеален для насыщенных грязевых оснований, дорог в долинах и обочин, требующих частичного озеленения.

3. Сплошной гладкий ЦПС (для временных дорог с легкой нагрузкой)

Низкая стоимость, простая конструкция, применяется для строительных временных проездов и жилых переулков с низкой интенсивностью движения и легкой нагрузкой.

Общие характеристики земляного полотна

- Высота ячейки: 100 мм (легкое движение), 150 мм (стандартная автомагистраль), 200–250 мм (тяжелая нагрузка в шахтах/на площадках)

- Толщина листа: 1,0–1,2 мм (легкая нагрузка), 1,2–1,5 мм (обычная дорога), 1,5–1,8 мм (тяжелые перевозки)

- Шаг сварки: 330–400 мм (высокая жесткость для тяжелой нагрузки), 500–660 мм (экономия средств при легком движении)

- Прочность сварного шва на отрыв: ≥8 кН/м (стандарт), ≥10 кН/м (постоянное земляное полотно для тяжелых нагрузок)

4. Ключевые преимущества при армировании земляного полотна

1. Значительно повысить несущую способность слабого основания

Ил, просадочный лёсс, насыпной грунт и илистые мягкие грунты могут быть эффективно укреплены; несущая способность основания увеличивается в 2–3 раза без толстой замены дорогостоящего заполнителя.

2. Снизить затраты на материалы и транспортировку проекта

Требуемая толщина подушки из заполнителя может быть уменьшена на 50%–80%; местный песок и гравий могут быть повторно использованы в качестве наполнителя для снижения затрат на покупку камня и его перевозку.

3. Высокая эффективность строительства

Складная упаковка сокращает объём транспортировки более чем на 80%; рабочие могут развернуть и закрепить CCS вручную без использования тяжёлых катков, что сокращает срок строительства более чем на 30%.

4. Долговечность и низкие эксплуатационные расходы

HDPE устойчив к воздействию кислот, щелочей, морской воды и циклам замерзания-оттаивания; длительные нагрузки от транспортных средств не повреждают конструкцию, что значительно снижает частоту ремонта дорожного покрытия из-за просадок и трещин.

5. Гибкая адаптивность

Цельная гибкая матрасная конструкция выдерживает незначительные неравномерные деформации естественного грунта и предотвращает общее разрушение конструкции по сравнению с жёсткими бетонными слоями.

5. Типовые сценарии применения для стабилизации основания

1. Дорожное и транспортное строительство

Мягкое основание автомагистралей, национальных/провинциальных дорог; усиление земляного полотна при расширении дорог; переходные участки мост-тоннель; высокие насыпи в горной местности; постоянные карьерные дороги и сельские гравийные дороги.

2. Тяжелые складские площадки

Площадки для складирования логистических контейнеров, большие автостоянки для грузовиков, грузовые перроны аэропортов, склады промышленного сырья.

3. Городские муниципальные дороги

Городские дороги местного значения, проезды в жилых кварталах, основание водопроницаемого покрытия для «губчатых городов», земляное полотно муниципальных дорог в низинных подтопляемых зонах.

4. Специальные промышленные дороги

Внутренние подъездные пути солнечных электростанций, технологические проезды полигонов ТБО, транспортные дороги для фиксации песков в пустынях.

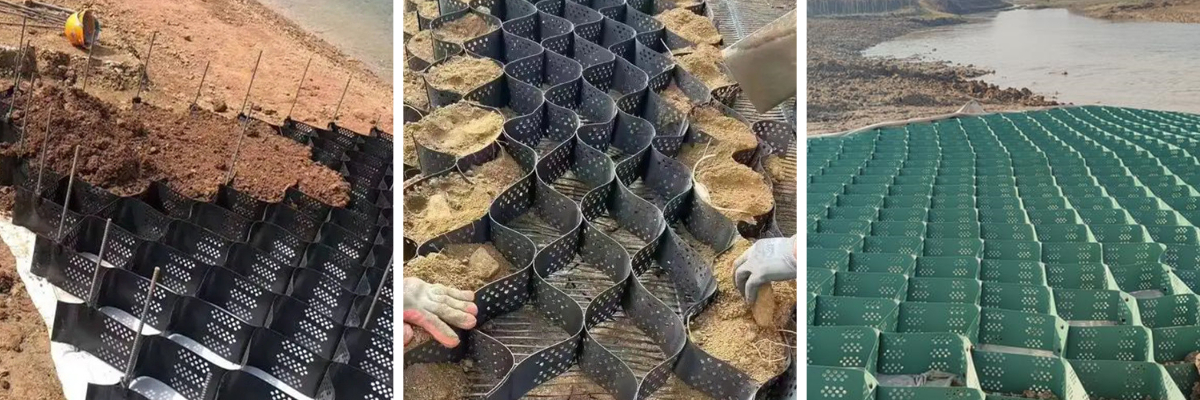

6. Стандартный технологический процесс строительства земляного полотна CCS

1. Подготовка основания: очистка, выравнивание и уплотнение исходного грунта; укладка нетканого геотекстиля в качестве разделительного слоя для отделения природного грунта от заполнителя.

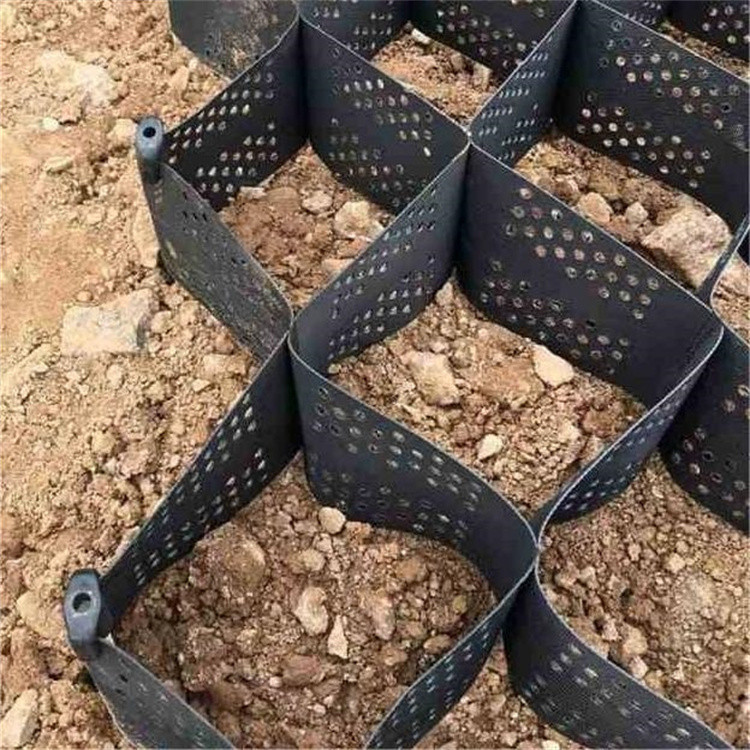

2. Развернуть и закрепить ССС: Полностью растянуть сложенную ячеистую систему, зафиксировать края, середину и стыки U-образными стальными грунтовыми гвоздями для предотвращения отскока и усадки.

3. Послойная засыпка и уплотнение: Засыпать фракционированный заполнитель послойно (высота одного слоя не превышает высоту ячейки); уплотнять поэтапно катками от легких к тяжелым до достижения проектной степени уплотнения.

4. Устройство верхнего дорожного покрытия: После стабилизации армированной подушки ССС уложить цементно-стабилизированное основание и асфальтобетонное/бетонное покрытие в соответствии с дорожными проектными стандартами.
