Как выбрать правильные спецификации систем ячеистого ограничения (CCS / геоячейка)

Как выбрать правильные спецификации систем ячеистого ограничения (CCS / геоячейка)

Данное руководство может быть напрямую использовано для внешнеторгового каталога, технического предложения и общения с клиентами.

1. Выбор высоты ячейки (наиболее критический параметр)

Определяется уровнем нагрузки, состоянием земляного полотна и типом проекта

- 100 мм

  Сценарии: защита откосов, экологическая берегоукрепительная река, восстановление отвалов рудников, легкая гравийная дорога, ландшафтный склон.

  Особенность: мелкая полость, в основном для фиксации почвы, защиты от эрозии и экологического озеленения, **не для тяжелых нагрузок на земляное полотно**.

- 150 мм

  Сценарии: реконструкция слабого земляного полотна провинциальных дорог, стыковка старого и нового земляного полотна, подъездная дорога к ферме, стоянка для легких грузовиков, жилая подъездная дорога.

  Особенность: сбалансированная производительность для среднего трафика; наиболее широко используемая универсальная спецификация для дорожного строительства.

- 200 мм / 250 мм / 300 мм

Сценарии: постоянные карьерные дороги, логистические контейнерные площадки, тяжелые промышленные складские зоны, чрезвычайно слабые глубокие мягкие основания.

Особенность: Глубокая ячеистая структура, более толстая композитная подушка, выдерживает повторяющиеся тяжелые динамические нагрузки.

2. Выберите толщину листа и класс прочности на растяжение

Более толстый лист обеспечивает более высокую устойчивость к ползучести и прочность на растяжение

- 1,0–1,2 мм (стандартный класс)

Частная подъездная дорога, ландшафтный склон, временные экологические проекты, только для легковых автомобилей.

Прочность сварного шва на отслаивание ≥8 кН/м.

- 1,3–1,5 мм (средний тяжелый класс)

Земляное полотно дорог провинциального/муниципального значения, берегоукрепление в зоне колебания уровня реки, экологический склон шахты.

Прочность сварного шва на отслаивание ≥8–10 кН/м.

- 1,6–1,8 мм (высокопрочный тяжелый класс)

Открытые карьерные дороги, площадки для тяжелой техники, проекты с длительной постоянной нагрузкой.

Высокопрочный CCS, прочность на отрыв сварного шва ≥10–14 кН/м, отличная устойчивость к ползучести.

3. Решение: Перфорированный или неперфорированный (сплошной текстурированный)

Неперфорированный / сплошной текстурированный CCS

✅ Тисненая поверхность улучшает сцепление между листом и заполнителем

✅ Лучше всего подходит для сухого земляного полотна, основания автомагистралей, карьерных дорог, покрытий с тяжелой нагрузкой

❌ Не подходит для переувлажнённого основания или проектов с растительностью

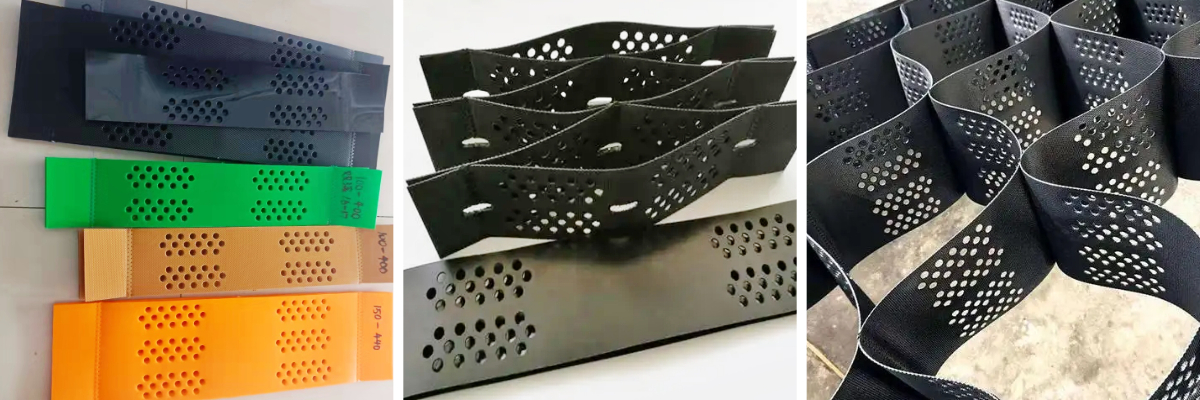

Перфорированный КСС

✅ Дренажные отверстия выпускают поровую воду, снижая гидростатическое давление

✅ Позволяют проникновение корней растений

✅ Применяется для укрепления берегов рек, зоны колебания уровня воды, влажных слабых оснований, экологического восстановления склонов

❌ Не рекомендуется для дорог со сверхтяжёлыми нагрузками без требований к дренажу

4. Шаг сварки

Распространённые варианты: 330 мм / 380 мм / 440 мм / 445 мм / 500 мм

- Меньший шаг сварки → Меньшая площадь одной ячейки → Выше общая жёсткость, сильнее устойчивость к деформации

- 330~380 мм: Крутые склоны, укрепление берегов рек, проекты с большим растягивающим усилием

- 440~445 мм: Дорожное земляное полотно, подъездные пути, общее строительство (баланс затрат)

- Большее расстояние: меньший вес, ниже стоимость, для пологих склонов и проектов с лёгкой нагрузкой

5. Выбор сырья

1. Модифицированный первичный HDPE (первый выбор для постоянных инженерных сооружений)

   Добавлено с техническим углеродом, стабилизатором УФ и антиоксидантом. Устойчив к старению, кислотам, щелочам, замораживанию-оттаиванию. Расчётный срок службы: 50–75 лет.

   Подходит: автомагистрали, гидротехнические сооружения, постоянные горные работы.

2. Вторичный HDPE

   Только для временных проектов низкого стандарта; не рекомендуется для общественной инфраструктуры.
