Инженерный случай применения геотекстиля на хвостохранилище
Инженерный случай применения геотекстиля на хвостохранилище
Стандартный противофильтрационный геотекстиль для полного пруда для металлических рудников
1. Обзор проекта
Проект: Данный хвостохранилище относится к IV классу, общий объем хранения составляет 8,857 млн м³, высота дамбы — 18,5 м, расчетный срок службы — 10 лет. В нем хранится кислая пульпа молибденовой руды, фильтрат которой содержит кислотно-щелочные коррозионные сточные воды. Полная противофильтрационная защита обязательна по экологическим нормам.

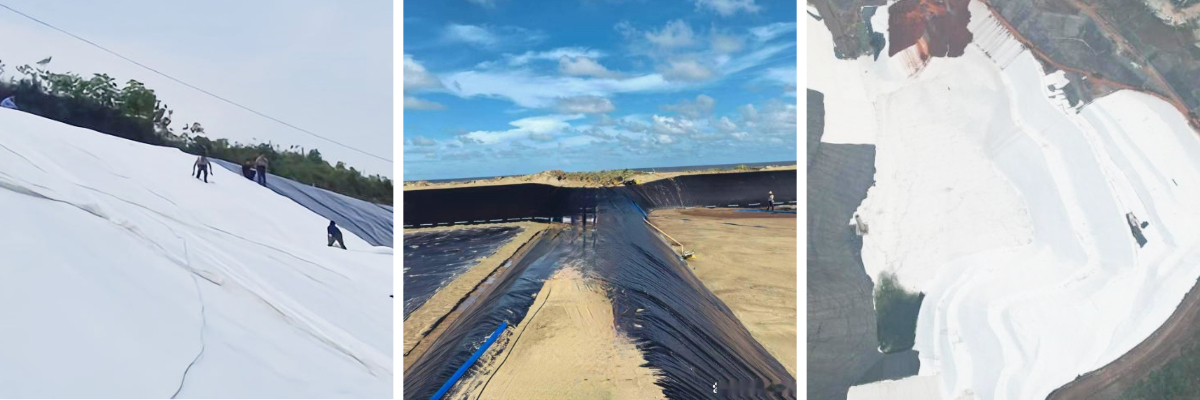

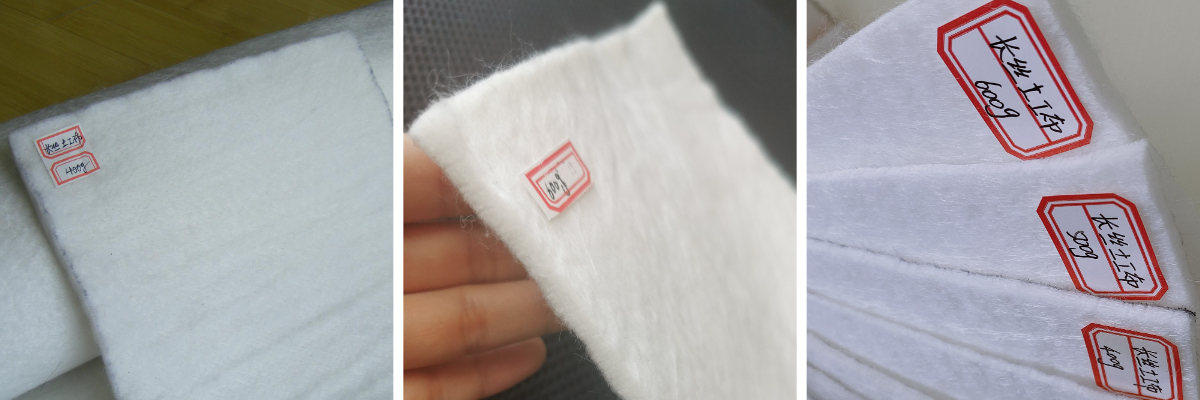

Общая площадь противофильтрационного строительства составляет 500 000 м². Полная противофильтрационная конструкция выполнена по схеме «два слоя ткани, одна мембрана»: 600 г филаментного геотекстиля (нижний слой) + 2,0 мм HDPE противофильтрационная мембрана (средний слой) + 400 г филаментного геотекстиля (верхний слой). Все филаментные полиэфирные геотекстили выбраны как полиэфирные спанбонд-иглопробивные геотекстили.
2. Зонирование укладки геотекстиля и выбор граммажа
(1) Основание дна пруда (под мембраной, филаментный геотекстиль 600 г/м²)
Основание представляет собой выветрелый гравийный грунт с большим количеством угловатых щебней. Геотекстиль служит амортизирующей подушкой для изоляции острых камней от основания и предотвращения прокола HDPE-мембраны. Одновременно он отводит подземную фильтрацию, собирая ее в дренажную систему слепого типа на дне пруда, и предотвращает вздутие мембраны под ней, которое могло бы разорвать противофильтрационный слой.
(2) Защитный слой над мембраной (филаментный геотекстиль 400 г/м²)
Хвостовой песок и щебень укладываются сверху для прижатия откоса. Геотекстиль изолирует заполнитель хвостов от противофильтрационной мембраны и предотвращает царапание мембраны крупными частицами при трении. Он также задерживает мелкие хвостовые отложения, пропуская вниз только фильтрат, что позволяет осуществить фильтрацию и дренаж.
(3) Анкерная траншея на откосе дамбы и противофильтрационная зона вокруг дамбы: филаментный геотекстиль 400 г
Размер анкерной траншеи составляет 0,8×0,8 м. Геотекстиль закладывается в глину для анкеровки, чтобы предотвратить сползание склона и разрыв противофильтрационной системы.
3. Основные функции геотекстиля
① Защита и устойчивость к проколам: используется комбинация геотекстиля с высоким и низким граммажем: толстый геотекстиль снизу смягчает основание, а тонкий геотекстиль сверху защищает покровный грунт. После завершения работ проверка всей противофильтрационной мембраны на наличие искровых утечек показала нулевые повреждения.
② Фильтрация и дренаж: задерживает мелкие частицы хвостов, предотвращает засорение гравийного дренажного слоя и позволяет фильтрату беспрепятственно поступать в сборный колодец для повторного использования.
③ Устойчивость к воздействию кислот и щелочей: подходит для кислой среды хвостовых вод молибденовых рудников, не разрушается при длительном погружении и полностью предотвращает загрязнение грунтовых вод фильтратом хвостов.
4. Эффект от проекта
Проект эксплуатируется в течение 6 лет. Просачивания и фильтрации через плотину нет, мониторинг грунтовых вод соответствует нормам. Он стал общим эталоном для противофильтрационного строительства хвостохранилищ металлических рудников.
