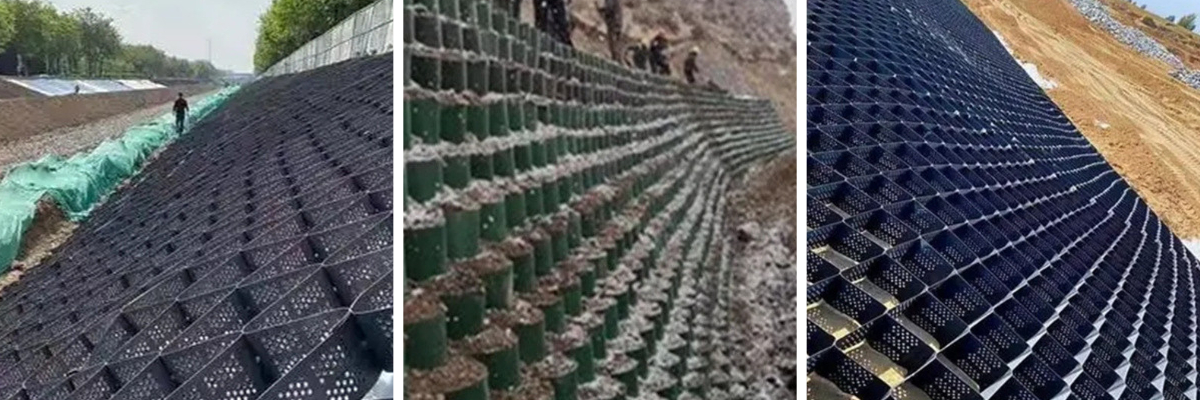

Проект экологической системы ячеистого ограждения для защиты от размыва откосов в зоне колебания уровня воды речной шлюзовой станции

Проект экологической системы ячеистого ограждения для защиты от размыва откосов в зоне колебания уровня воды речной шлюзовой станции

1. Обзор проекта

Это проект по защите откосов для судоходного шлюзового канала внутреннего водного транспорта. Речной изгиб характеризуется высокой скоростью течения, а откос находится в зоне периодических колебаний уровня воды. Проект требует устойчивости к наводнениям и размыву, стабильности берегового откоса и восстановления водной экосистемы, общая протяжённость составляет примерно 820 м.

2. Инженерные сложности

Интенсивное размывание потоком происходит на речном изгибе, что приводит к непрерывному обрушению исходного грунтового откоса. Обычное крепление из сборных бетонных блоков отличается высокой стоимостью и низкой экологичностью, с ограниченным пространством для роста растительности. Повторяющиеся подъёмы и спады уровня воды делают грунт откоса крайне уязвимым к эрозии под воздействием волн и поверхностного стока.

3. Выбранная спецификация CCS

Перфорированная УФ-стабилизированная текстурированная ячеистая система из HDPE; высота ячейки: 100 мм; толщина листа: 1,4 мм; расстояние между сварными швами: 380 мм (перфорированный тип).

4. Ключевые моменты строительства

1. Выровняйте откос, удалите рыхлый грунт и валуны, уложите нетканый фильтрующий геотекстиль;

2. Разверните CCS от гребня откоса до подошвы и полностью натяните; установите уплотненные стальные анкерные колья на гребне, подошве и на участках с сильным изгибом потока; соедините модули фиксирующими зажимами;

3. Для зоны нормального колебания уровня воды: заполните ячейки улучшенным растительным грунтом и проведите гидропосев смеси семян кустарников и трав;

4. Для участков с высокой скоростью потока на изгибах: залейте тонкий слой бетона внутри ячеек для повышения противоэрозионной способности и уплотните слоями с помощью малогабаритного вибротрамбовщика;

5. Установите защитную конструкцию подошвы откоса вместе с поддерживающими дренажными сооружениями.

5. Результаты проекта

✅ Эффективно противостоит размыву от изгибного потока и устраняет риск обрушения берегового откоса;

✅ Растительный покров достигает более 85%, обеспечивая экологическое укрепление берегов и заменяя крупные площади жёстких бетонных конструкций;

✅ Снижение общей стоимости проекта примерно на 22% по сравнению с решением из сборных блоков;

✅ Выдерживает многократные колебания уровня воды без образования крупных трещин.
